3DS LL 充電はできるが起動しない｜CPUと基板の断線修理事例

充電はできているように見えても起動しない、という症状は、バッテリー起因なのか、電源系統の不良なのか、それとも基板上の断線なのか——外観からは判断がつきにくい症状のひとつです。今回ご紹介するのは、青色の充電ランプは点灯するものの、電源を入れても画面が表示されず起動しなくなった3DS LLの事例です。発生に至った経緯は不明のままお預かりし、切り分けの根拠を公開しながら復旧させました。

症状・お預かり時の状態

本体の外観に目立った損傷はなく、青ランプが点灯することから完全な電源系統の故障ではなく、起動の途中のどこかで止まっていることが疑われる状態でした。

初期診断：まず何を測るか

iPhoneやNintendo Switchなどの機種も、メーカーが正式に回路図を公開しているわけではありません。ただしこれらの機種にはサードパーティーが作成・販売する回路図や、有志によって公開された情報が存在します。一方で3DS系列の機種は、そうしたサードパーティー製の回路図も有志による公開情報も存在せず、参照できる回路図が全くない機種です。そのため、経験上可能性の高い箇所から一つずつ検査し、消去法で原因を絞り込んでいく方法をとりました。

1. 充電回路や電源系統など、経験上異常が出やすい箇所から順に検査
2. 各部の導通・抵抗値をテスターで確認するが、いずれも明確な異常は見られず
3. 基板パターンを拡大して目視観察するが、断線や損傷は確認できず
4. 消去法により、残る可能性としてCPUまわりに絞り込む

この時点ではCPUと基板間の断線が判明していたわけではなく、他の可能性を一つずつ排除した結果、最後に残ったのがCPU周辺だったという状況です。今回の作業に時間を要した最大の理由も、この原因特定の難しさにあります。

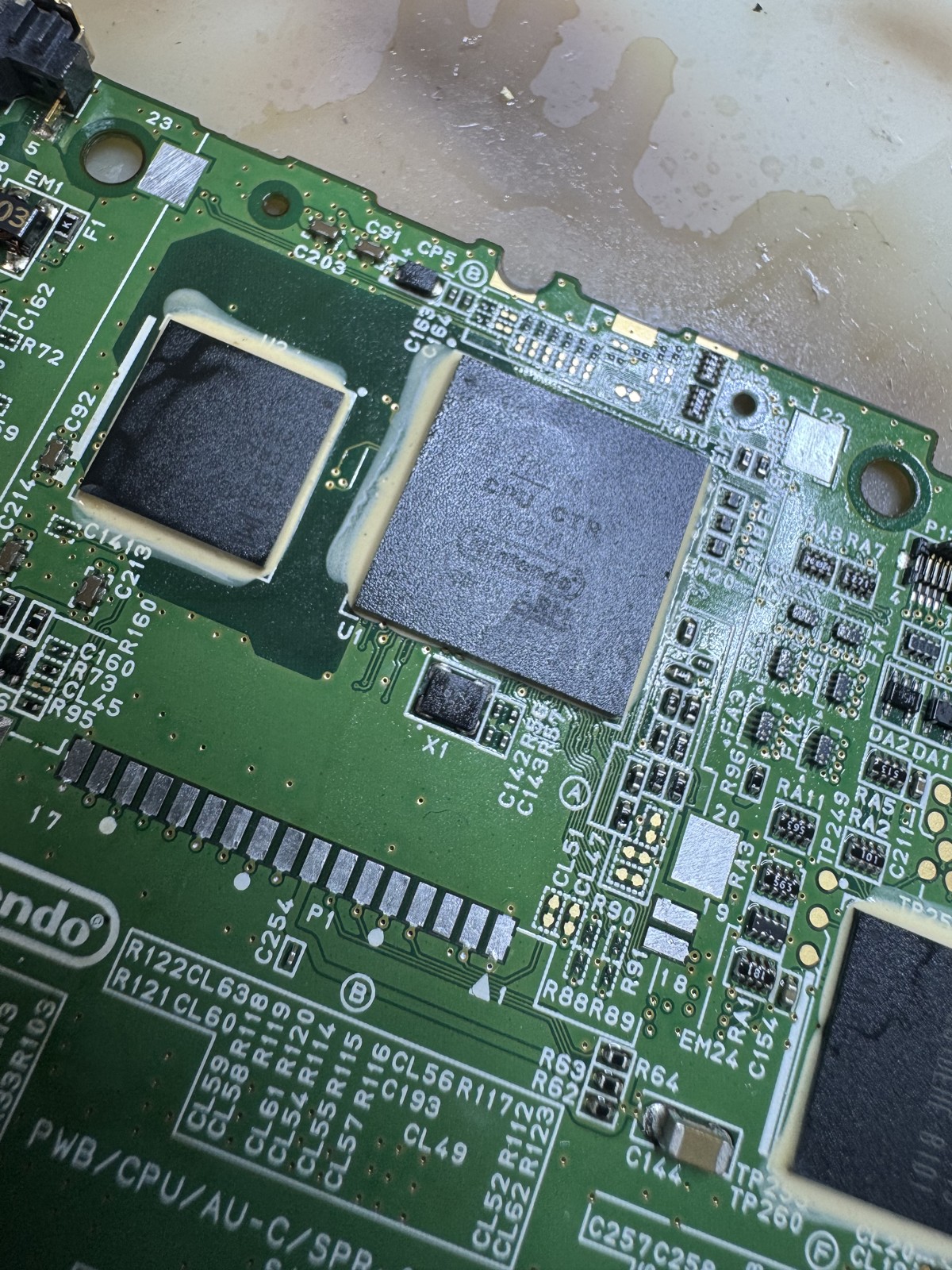

本機種はCPUがゲームカードスロットの直下に配置されているため、CPU周辺を直接確認・作業するにはスロットの取り外しが必要になります。

処置内容：CPUリボール

消去法でCPU周辺に絞り込んだことを踏まえ、CPUを一度取り外してリボール（ボールの再生・再実装）を行う方針としました。取り外して確認した結果、CPUと基板側パターンの間で断線が生じていたことが分かり、これが今回の原因と判断しました。

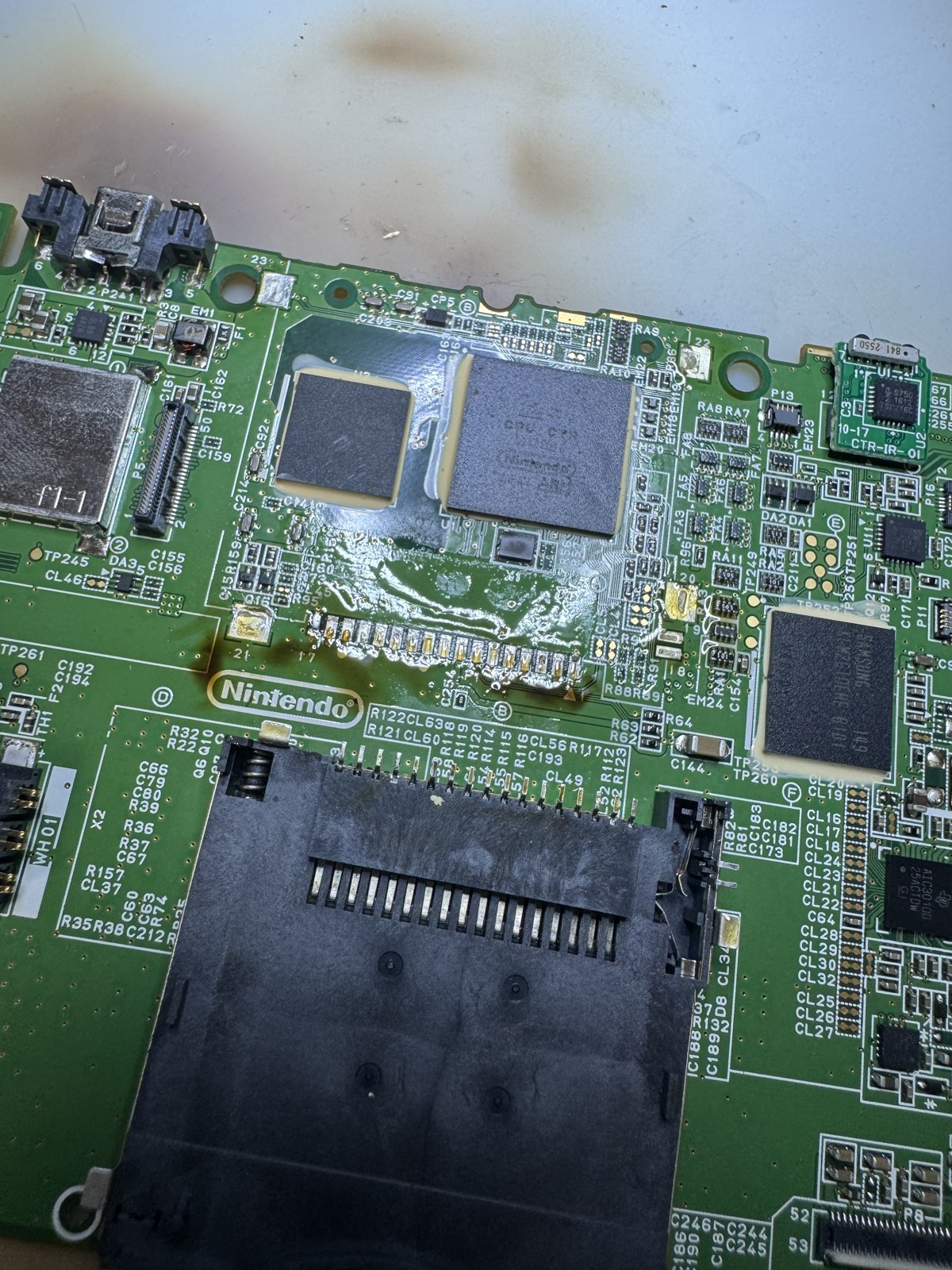

1. CPU直下にあるゲームカードスロットを取り外す

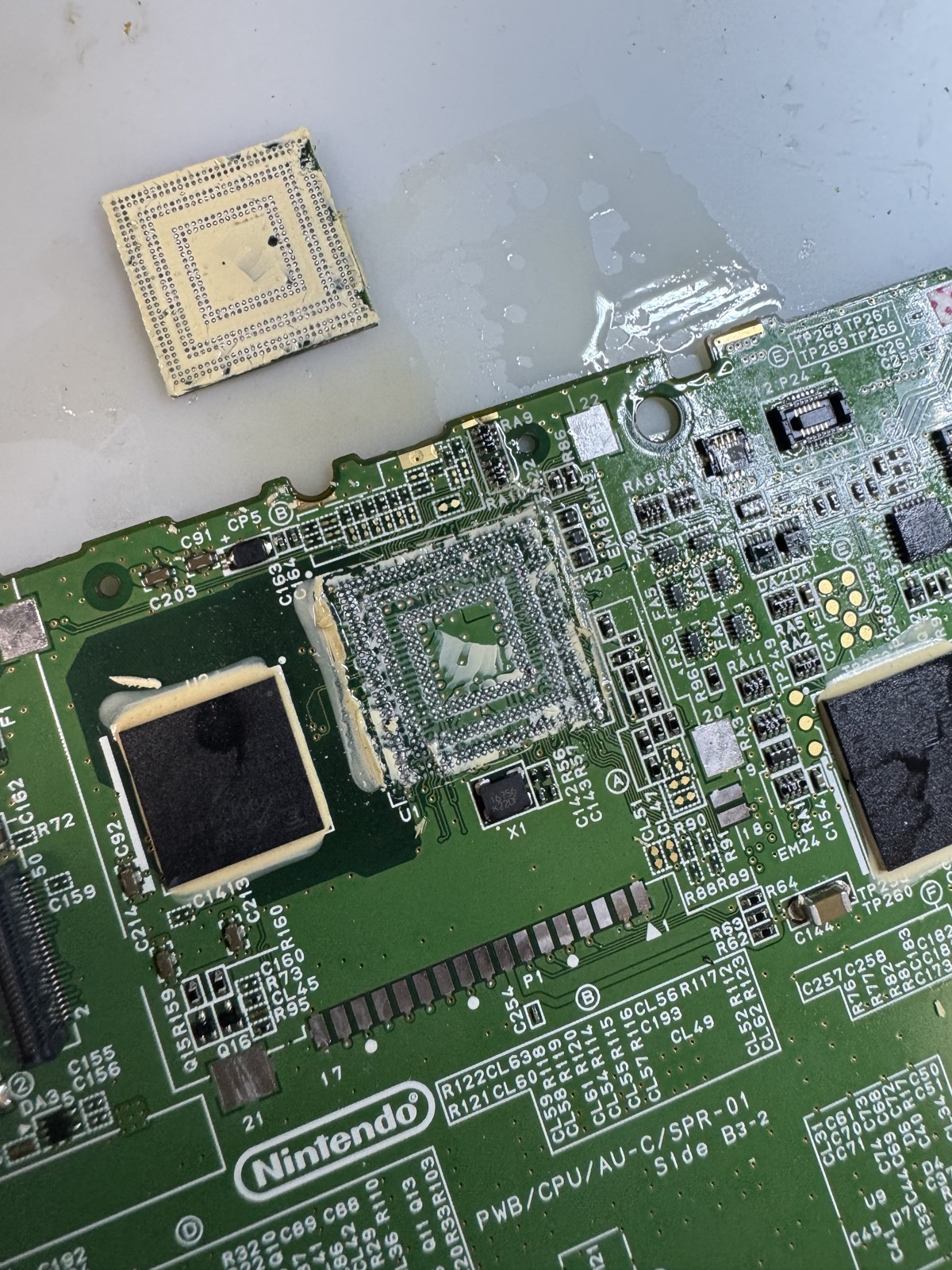

2. CPUを取り外し、基板側ランドとCPU裏面の状態を確認
3. CPU裏面に残った古いはんだを除去するクリーニングを行う

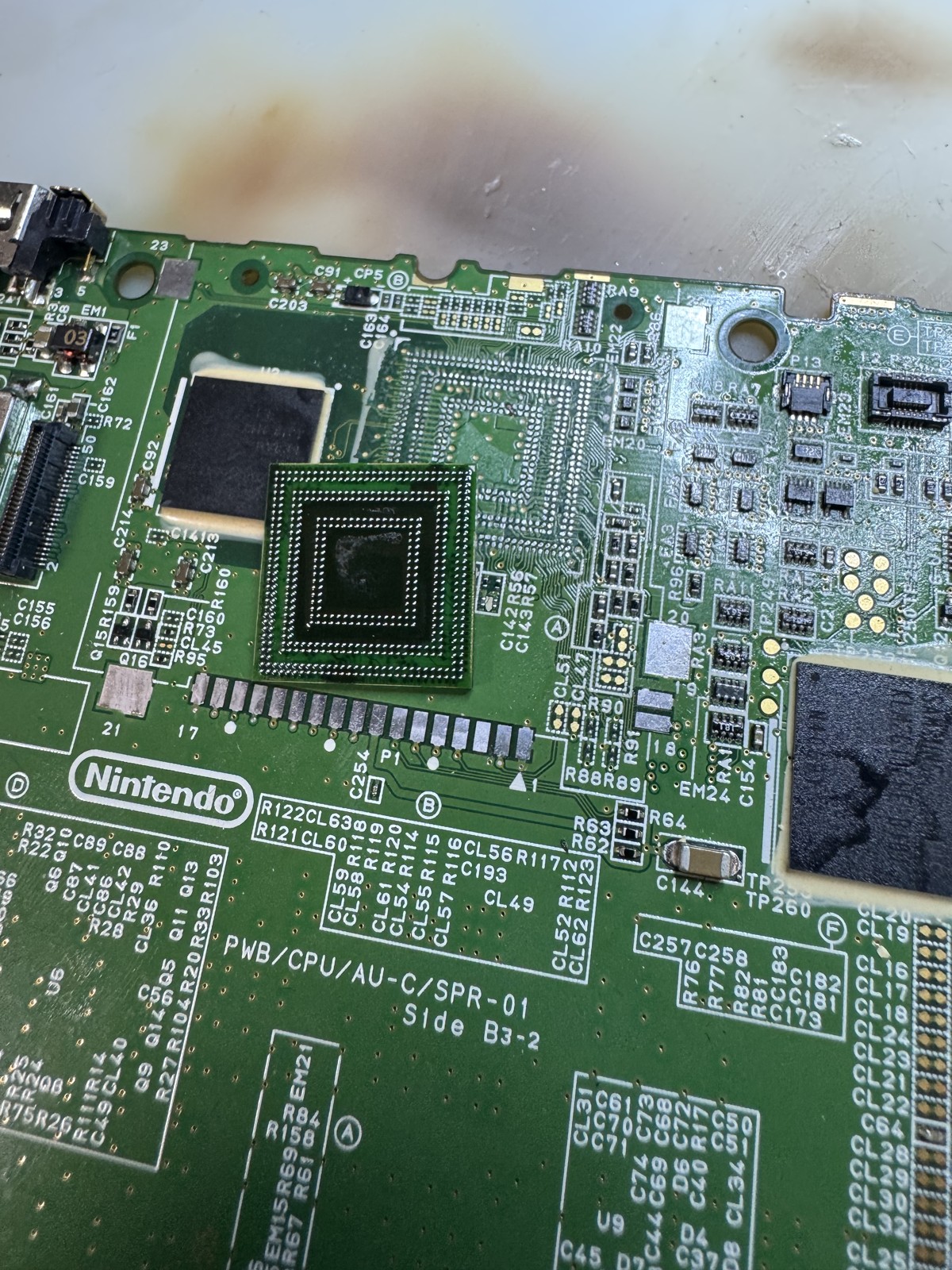

4. 新たにはんだを盛ってボールを形成し、CPUを基板へ取り付ける

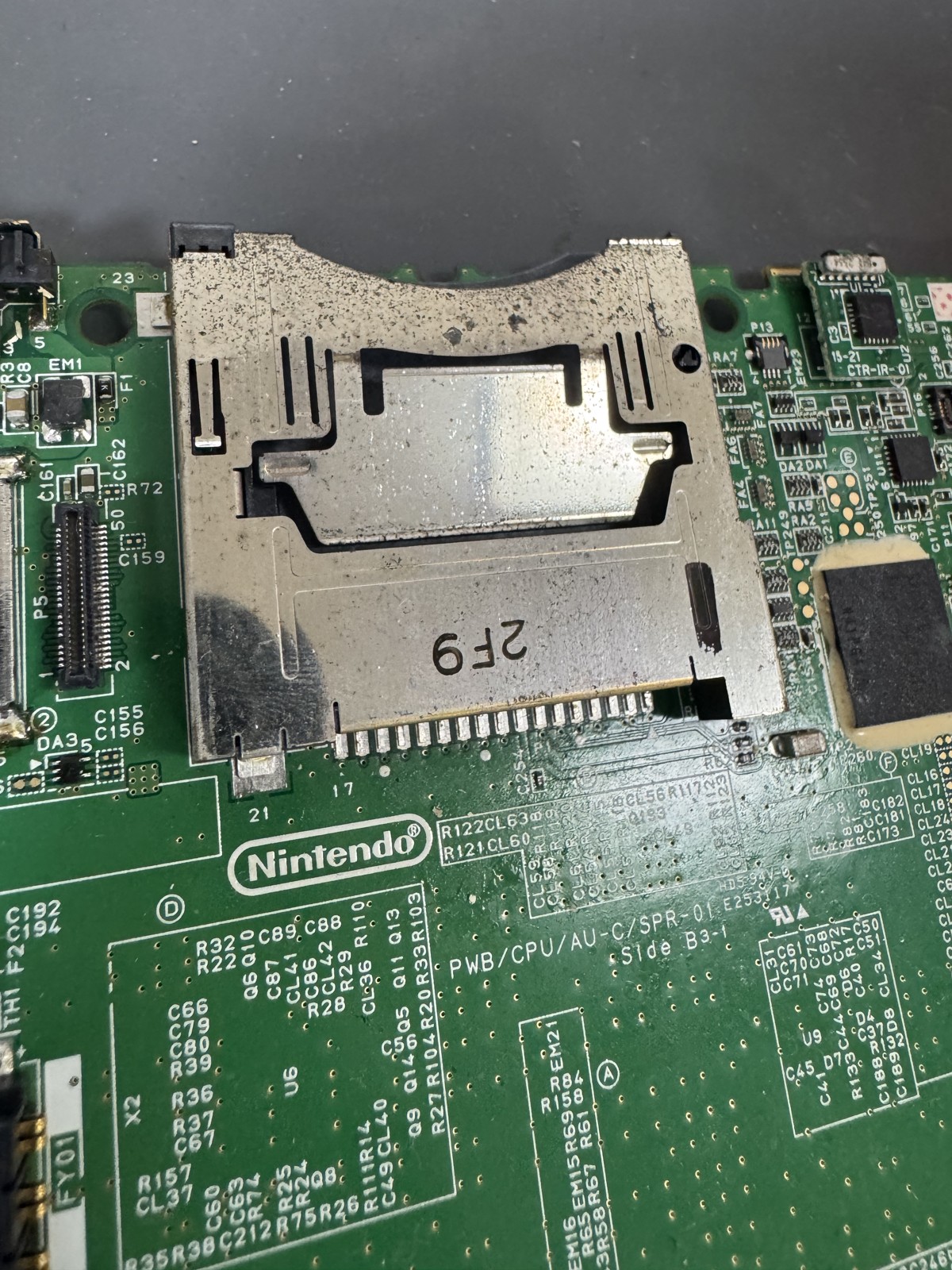

5. 取り外していたゲームカードスロットをはんだ付けし直す

この基板はパターンが非常にもろく、位置ずれや加熱時間のわずかな違いでランドが浮いたり剥離したりしやすい作りになっています。作業中にパターン自体を損傷した場合は、パターンの再生（修復）まで対応します。

結果・動作確認項目

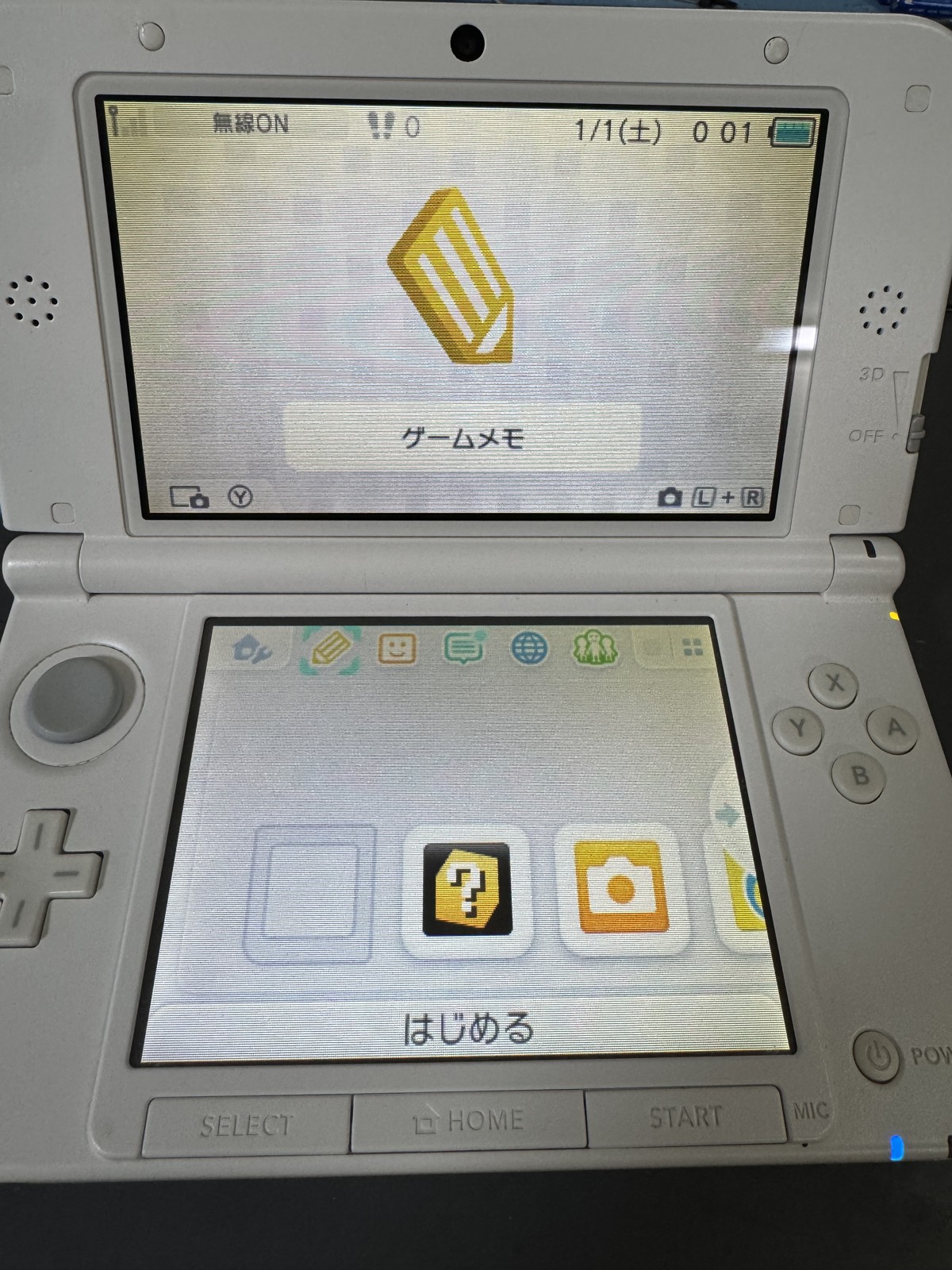

CPU再実装後に通電したところ、正常に起動し、ホーム画面まで問題なく表示されることを確認しました。作業日数は約1週間で、CPUリボール自体の作業よりも、消去法による原因の切り分けに多くの時間を要しました。

• 起動・電源ON/OFFの安定動作
• ホーム画面表示
• ゲームカードの認識
• 上下画面表示
• バッテリー充電・放電

上記はいずれも異常がなく、エンドユーザー様への報告にそのままご利用いただける内容です。

ご提案

3DS系列の機種は、iPhoneやNintendo Switchのようなサードパーティー製の回路図や有志による公開情報も存在せず、参照できる回路図が全くない機種です。そのため異常箇所を一つずつ検査で潰していく消去法での切り分けが必要になり、他の基板修理に比べて原因特定までに時間がかかります。「起動しない＝基板交換しかない」と判断する前に、CPUと基板間の断線など、リボールで復旧できるケースもあります。

また、本機種はCPUがゲームカードスロットの直下に配置されているため、CPU作業を行うにはまずこのスロットを取り外す必要があるほか、基板パターンがもろく損傷しやすく、作業中にパターンを損傷した場合の再生（修復）まで含めて対応が求められます。想定される依頼シーンとしては、①充電反応はあるが起動しない3DS系の案件、②参照できる回路図がなく店舗での切り分けが難しい携帯ゲーム機の対応、が挙げられます。診断のみのご依頼にも対応しており、当店ではiPhoneやAndroidのスマートフォンから、iPad・タブレット、Switch・PS5などのゲーム機、ノートPCまで幅広い機種の基板修理に対応しております。
