PlayStation5 起動不可（ランプ点灯なし）｜起動回路コンデンサショート特定で復旧

PS5の電源ボタンを押すと起動音（ビープ音）は鳴るのに、フロントのランプが一切点灯せず、そのまま起動が進まない――。同じ「起動しない」という症状でも、音が鳴るか鳴らないか、ランプが点くか点かないかで、疑うべき箇所は大きく変わります。今回は、前兆なく突然この症状が発生したPlayStation5を、起動回路のコンデンサショートとフィルター断線まで特定して復旧させた事例をご紹介します。切り分け診断の参考になるよう、何を測ってどう判断したかの根拠を公開します。

症状・お預かり時の状態

外装・端子周辺を確認しましたが、水没や外部からの物理的な衝撃を示す痕跡は見られませんでした。

初期診断：まず何を測るか

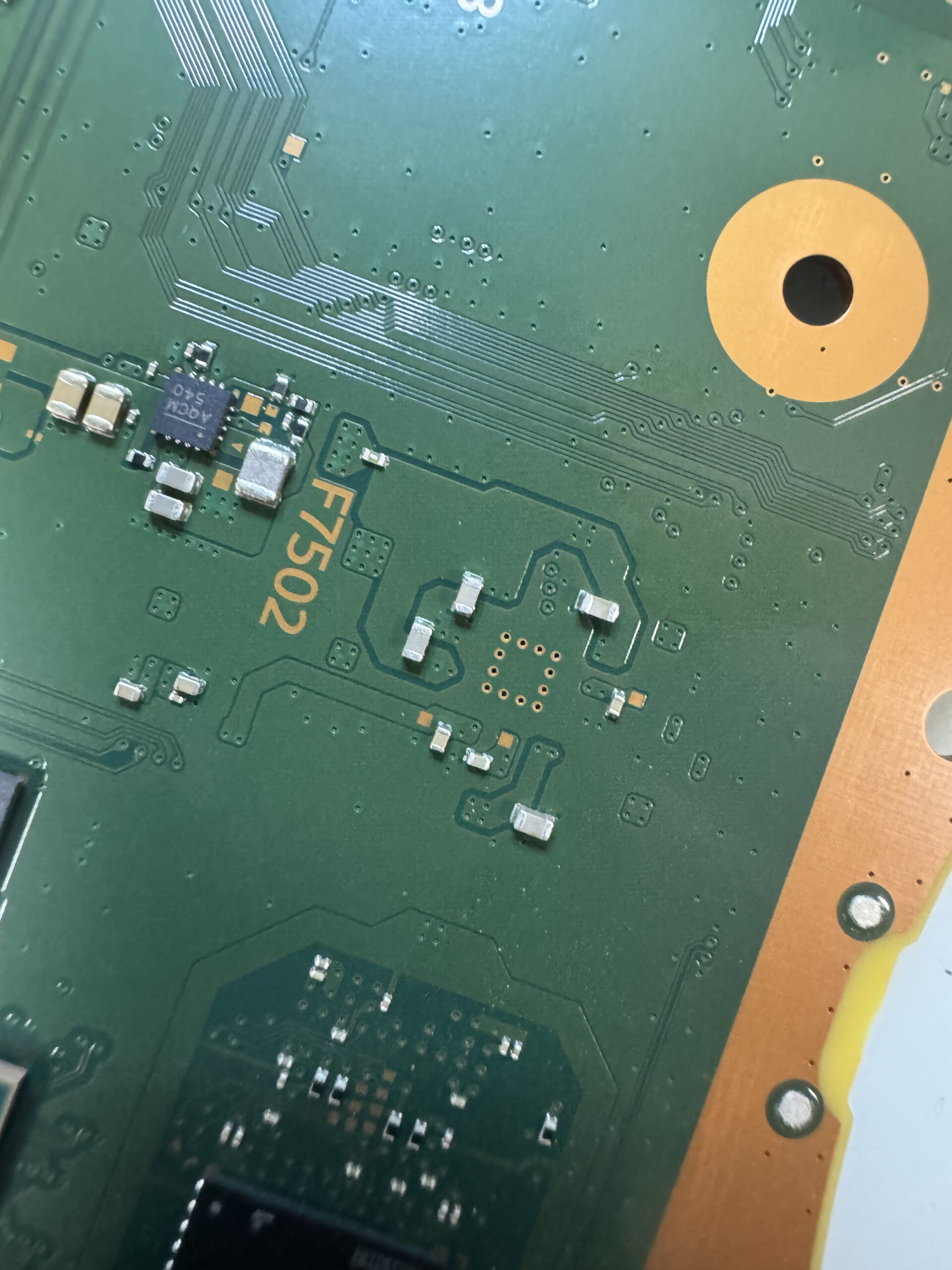

起動音が鳴るという情報から、まず疑ったのは電源ユニット（PSU）そのものではなく、PSUから届いた電力を起動シーケンスへ橋渡しする起動回路周辺でした。起動音が鳴る＝PSU自体は動作しているサインのため、当店ではまずPSU出力をDC安定化電源で模擬して電圧値を確認し、PSU側に異常がないことを確認しています。

その上で、起動回路周辺の主要ラインを通電状態のまま電圧測定し、正常時に上がるはずの電圧が特定のラインで上がっていないことを確認。あわせて周辺部品を無通電状態にしてテスターで導通・抵抗値チェックを行い、異常箇所の絞り込みを進めました。

原因の特定プロセス

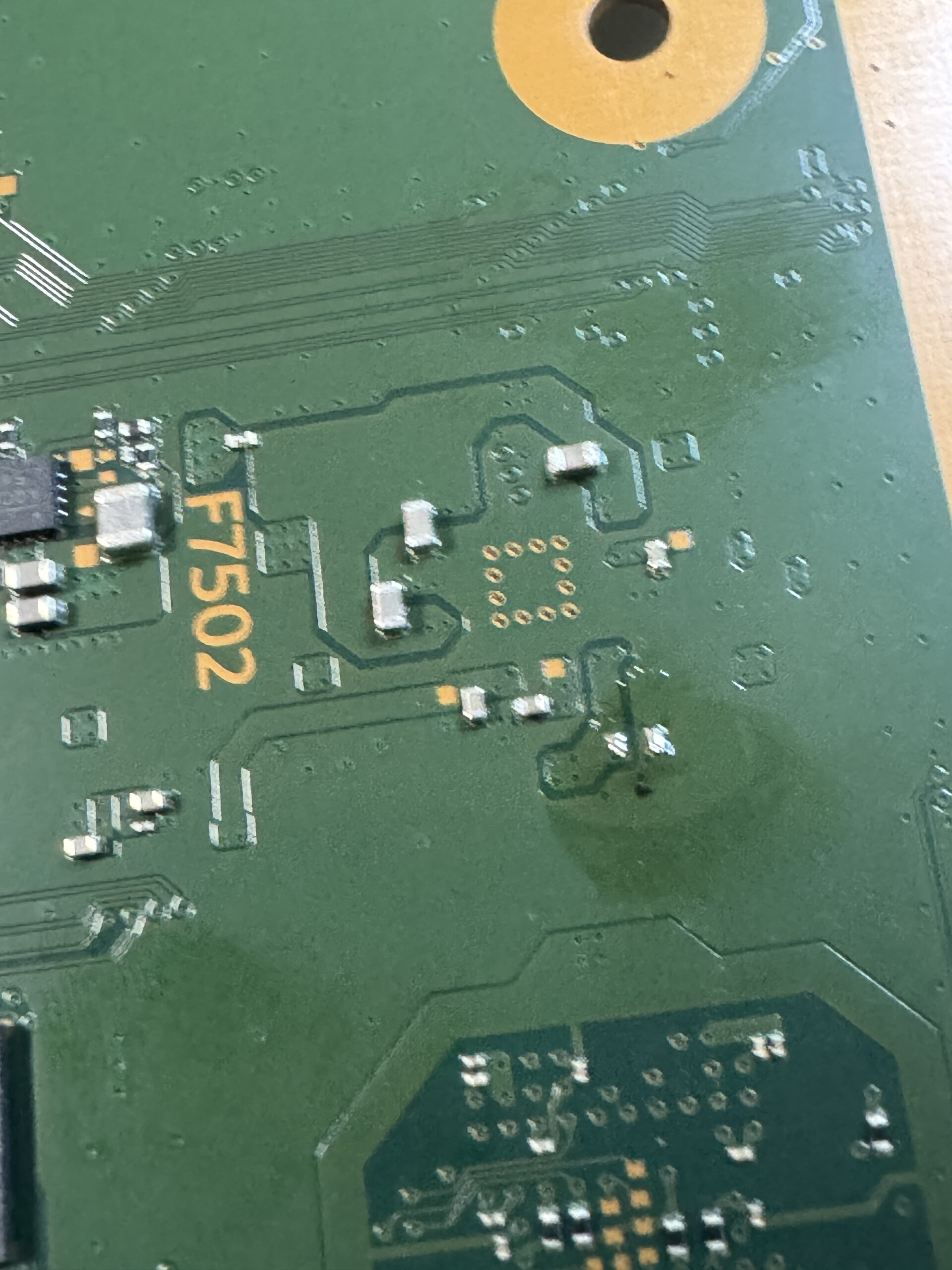

1. 起動回路周辺の電源ラインを回路図上で系統ごとに分離し、通電時に電圧が上がらないラインを特定
2. 該当ライン上のコンデンサを無通電状態で導通チェックし、本来グランドではないはずの箇所でショート（短絡）を確認
3. 同じラインに直列で入っているフィルター（チョークコイル）を単体でテスターにかけ、抵抗値が測定できない＝断線状態であることを確認

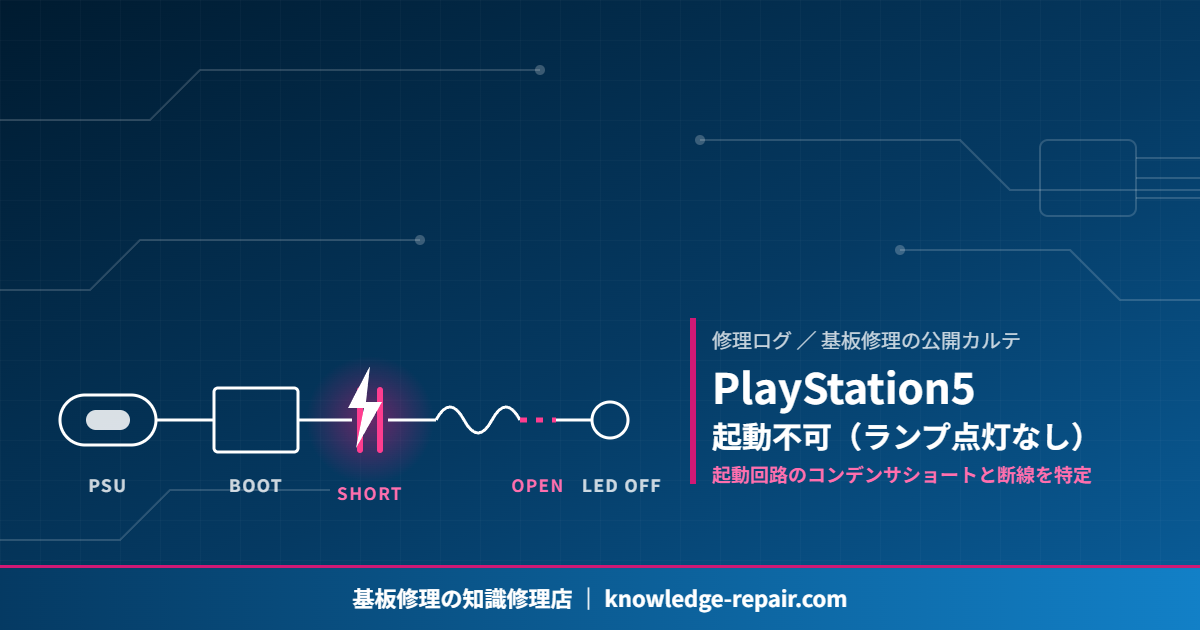

4. コンデンサのショートによって過電流が流れ、直列のフィルターが断線したという故障の連鎖と判断

起動音が鳴ることから「電源ユニット（PSU）の故障」と判断されがちですが、起動音の有無と起動失敗の原因は必ずしも一致しません。今回のようにPSU自体は正常でも、基板側の起動回路で電流経路が途切れていれば、同じ症状（音は鳴るが起動しない）が起こります。

処置内容

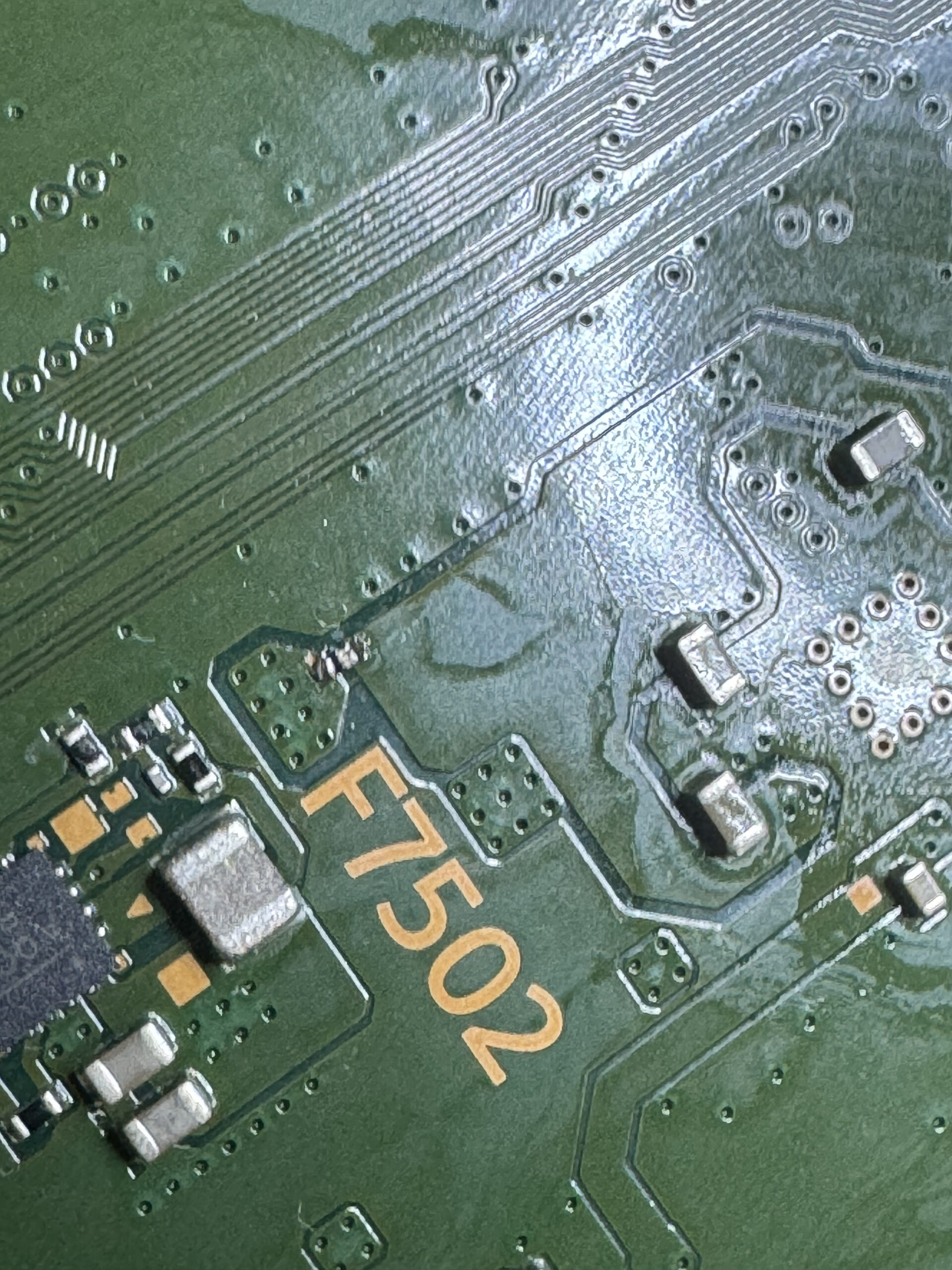

1. 顕微鏡下でショートしたコンデンサを取り外し、基板パターンに焼損や損傷がないことを確認
2. 断線したフィルターを同等品に交換
3. 交換後、周辺のコンデンサ・抵抗を再度導通チェックし、他に異常が波及していないことを確認
4. 仮組みの状態でDC安定化電源から通電し、起動シーケンスが正常に進むことを確認

結果・動作確認項目

部品交換後、電源ボタンを押すとランプが正常に点灯し、そのままシステムソフトウェアの起動画面まで進行することを確認しました。作業日数は受領から2日（部材は在庫があったため仕入れ待ちなし）です。以下は、エンドユーザー様へそのままご報告いただける動作確認項目です。

• 電源投入からシステム起動までの動作
• ディスクドライブの読み込み（ディスクドライブ搭載モデルの場合）
• HDMI出力による映像表示
• Wi-Fi・Bluetooth接続
• コントローラーのペアリング・ボタン入力

いずれも異常なし。
