Nintendo 3DS 電源不良｜メイン電源系統のフィルター断線をつなぎ直して復旧

部品交換のあとに電源が入らなくなった端末は、交換した部品を戻しても直らないことが多く、どこから手を付けるか悩む症状です。今回は、画面交換の作業後に電源が入らなくなったNintendo 3DSの事例です。原因はメイン電源系統のフィルター（ヒューズに相当する保護部品）の断線で、断線箇所を接続し直して修理を終えました。

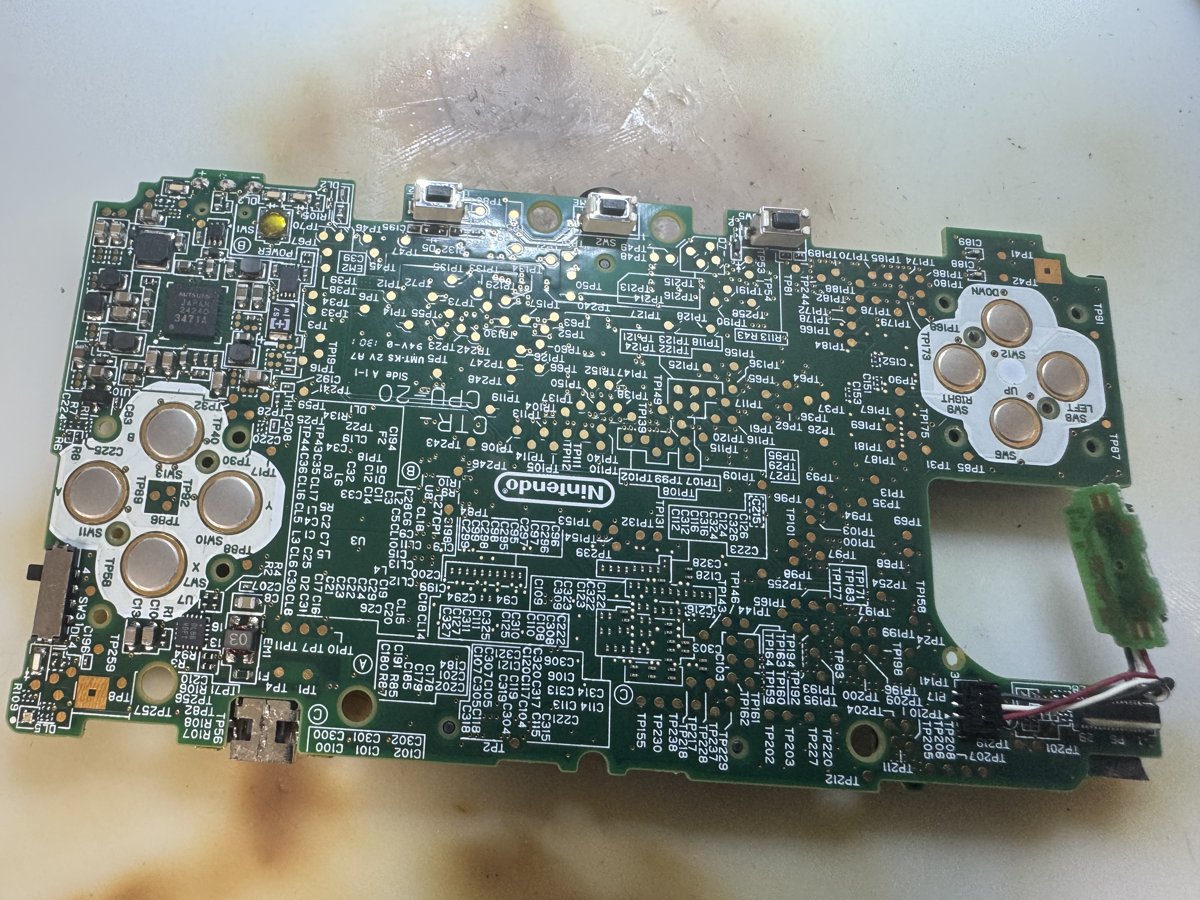

症状・お預かり時の状態

初期診断：まず何を測るか

まず、基板へ電力が届いているかを確かめました。この段階では基板を外す必要はなく、バッテリーのコネクタを外してDC安定化電源をつなぎ、電流の入り方を確認します。

1. バッテリーのコネクタを外し、DC安定化電源を接続して電流の入り方を確認
2. 電流が流れず、基板側に電力が届いていないことを確認

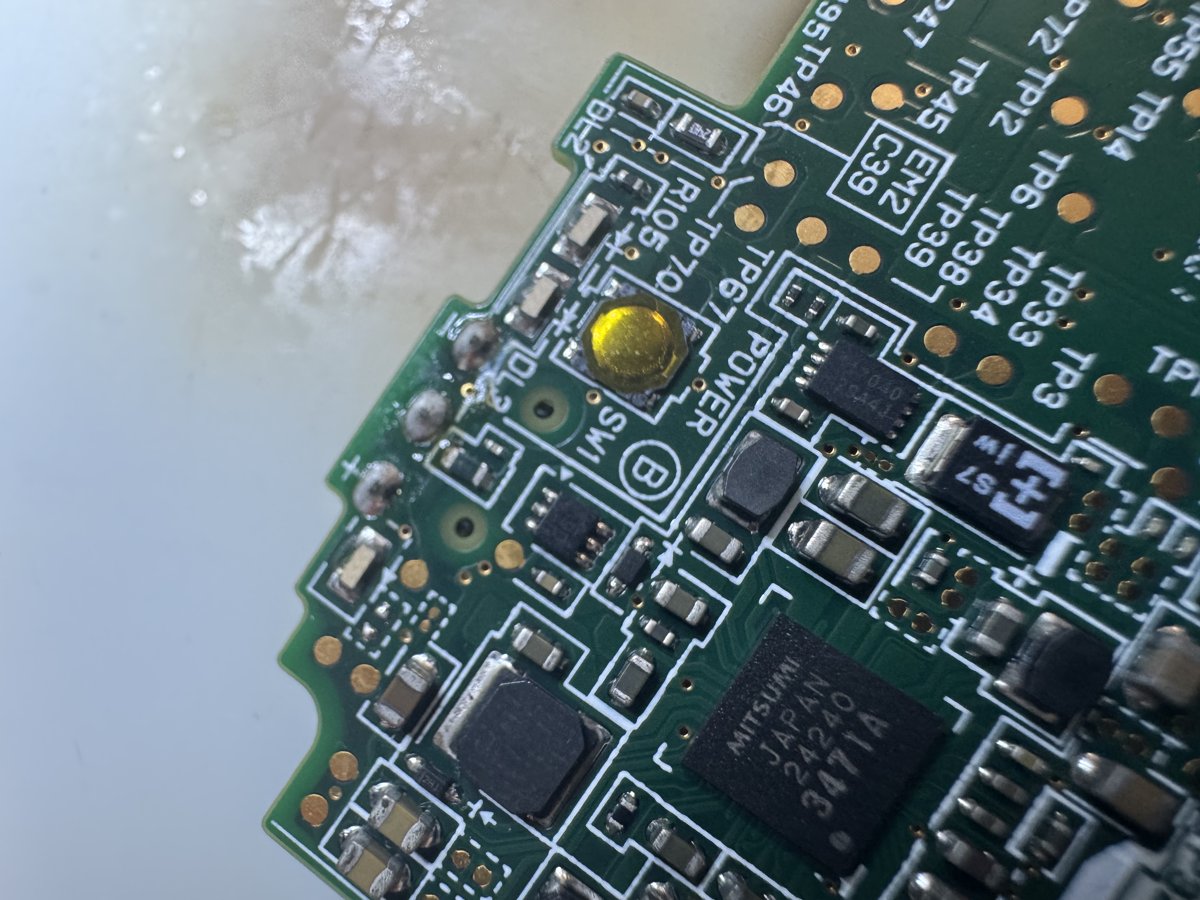

3. テスターでメイン電源ラインを追い、フィルター部分で導通が取れていない（断線している）ことを確認

メイン電源系統のフィルターは、異常な電流が流れたときに回路を守るために切れる性質の保護部品です。部品がひとりでに壊れたわけではありません。基板上で持続的なショートが続いているのではなく、フィルターが切れて電流がすでに止まっている状態だったため、テスターで導通を追うだけで原因箇所を特定できました。症状と経緯から、画面交換の作業中に何らかの理由で瞬間的なショートが生じ、その結果としてフィルターが切れたものと考えられます。一見すると基板に大きなダメージが及んだようにも見えますが、実際には保護部品が役割を果たして切れた段階で止まっていました。

処置内容

1. 断線していたフィルター部分を確認し、基板のパターン自体に損傷がないことを確認

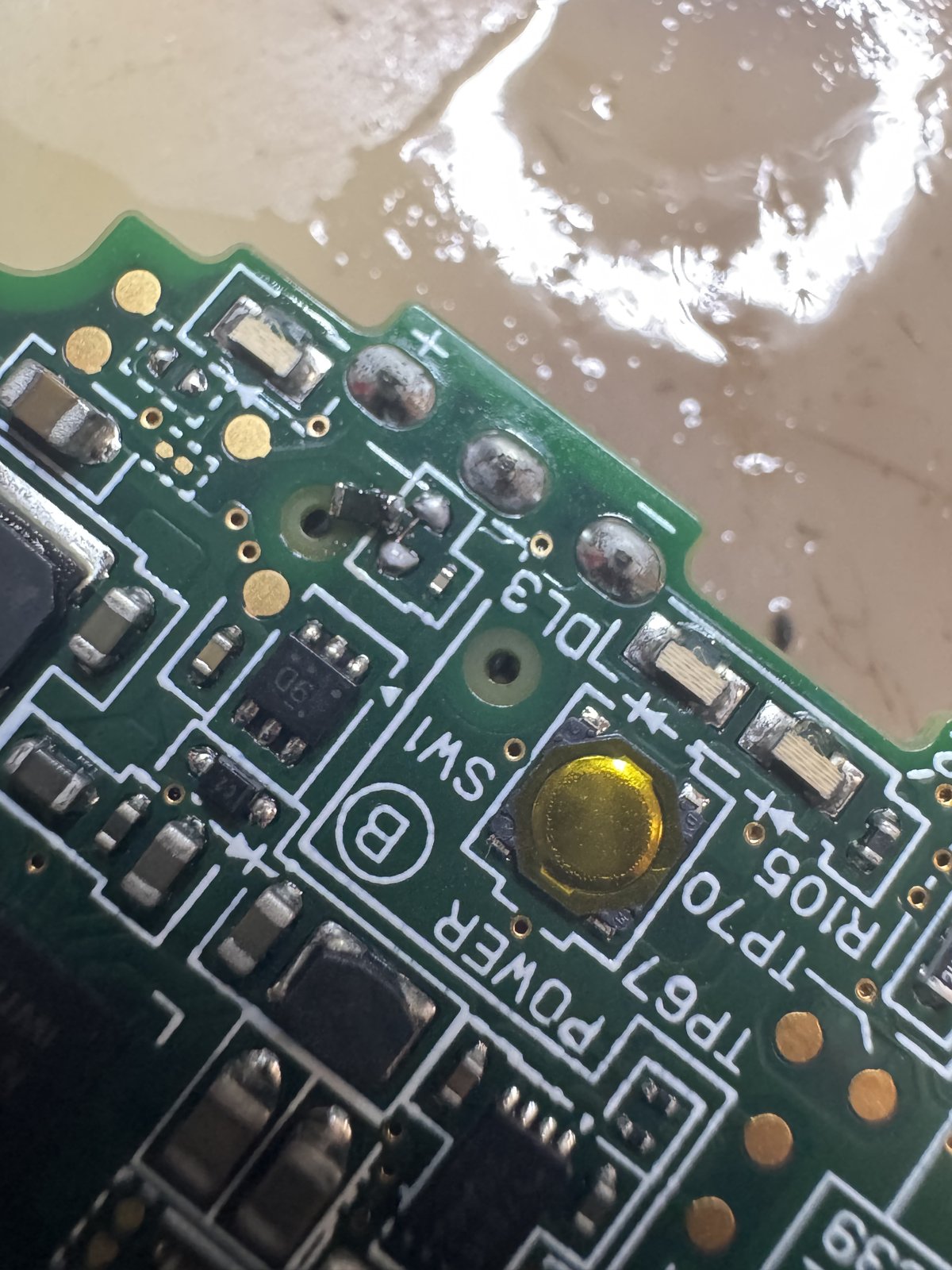

2. フィルターの断線箇所を接続し直し、メイン電源ラインの導通を回復
3. テスターで、フィルター部分の導通が回復したことを確認

結果・動作確認項目

導通を回復させたあと、次の項目を確認し、いずれも問題がないことを確かめました。通電して起動したのを見たときは、正直ほっとしました。

• 電源の起動：電源が入り、ホーム画面まで起動すること
• 画面表示とタッチ操作：表示とタッチ操作が問題なく行えること
• 充電の認識：充電器を接続した際に充電が認識されること
• 発熱と消費電流の推移：起動後の発熱や消費電流に異常な推移がないこと

ご提案

部品交換のあとに電源が入らなくなった端末でも、基板全体が損傷しているとは限らず、今回のように保護部品が切れた段階で止まっているケースがあります。DC安定化電源で電流の入り方を見てから、テスターで給電経路を追っていけば、原因箇所の見当をつけられます。

想定される依頼シーンとしては、①画面やバッテリーなどの部品交換後に電源が入らなくなった端末、②電源が入らず部品交換だけでは原因をつかめない端末の2つが挙げられます。
