New3DS LL RED-001 電源不良｜「ブチッ」と落ちる症状はケーブル交換でも直らず…原因はCPU回路の断線だった！

今回はNew3DS LL（RED-001）で、電源を入れるとブチッと音がして電源が落ちる症状の基板修理事例です。フレキシブルケーブルの断線でよく見られる症状ですが、ケーブル交換では改善せず、最終的にCPUリボールで改善しました。結果的にCPU回路の断線が原因と判断した経緯をまとめます。

症状・お預かり時の状態

初期診断：まず何を測るか

1. 電源を入れるとブチッと音がして電源が落ちる症状を確認しました。
2. この症状はフレキシブルケーブルの断線でよく見られるため、診断の中でフレキシブルケーブルを交換しましたが、改善しませんでした。

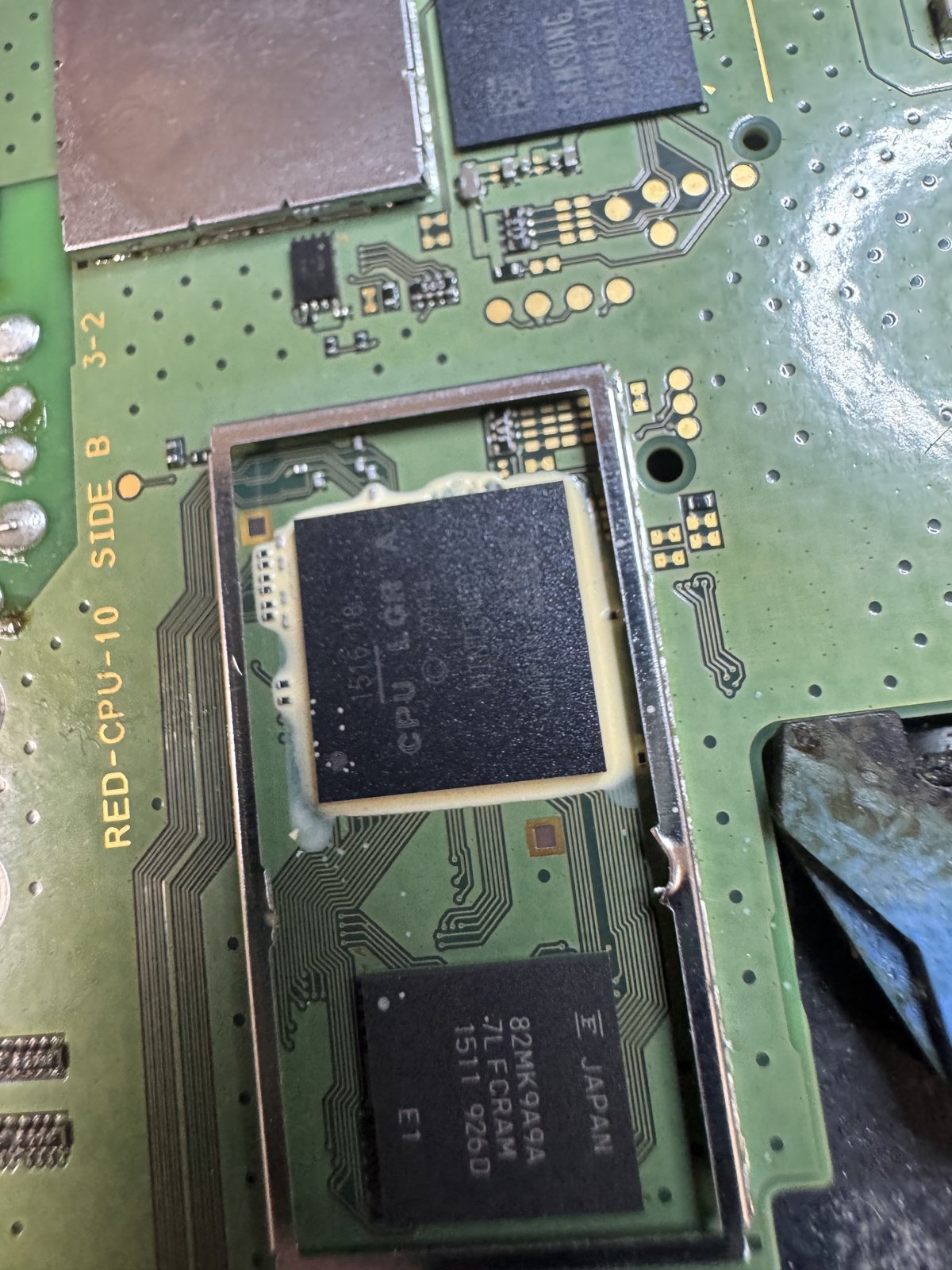

3. 基板を確認してもどこにも異常は見つからず、故障箇所の断定が難しい状態でした。消去法としてCPU回路を疑い、CPUの作業に進みました。

処置内容

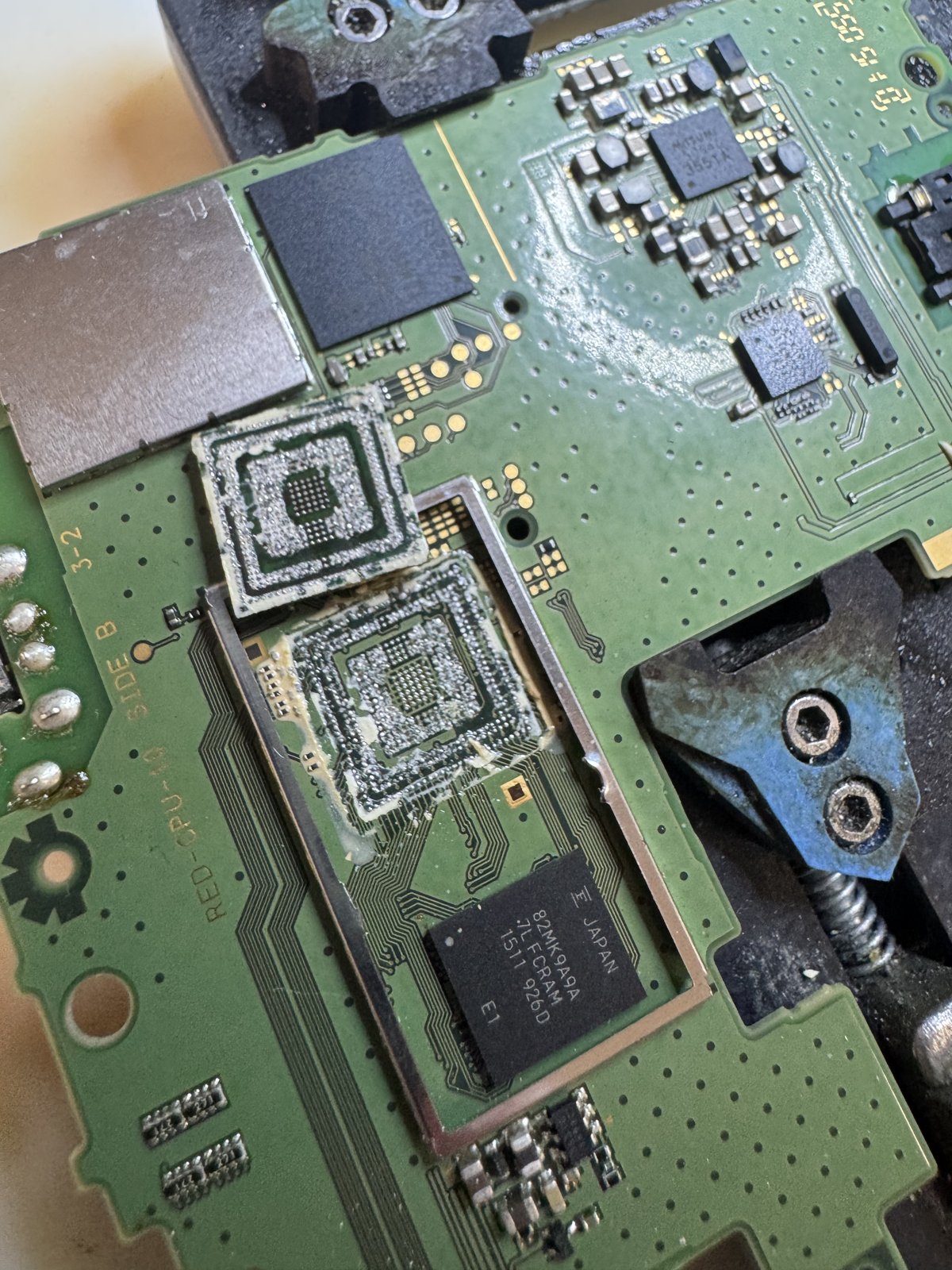

CPUを取り外し、リボールを行いました。新品部品の交換はしていません。

1. 取り外したCPUの古いはんだを除去し、クリーニングしました。

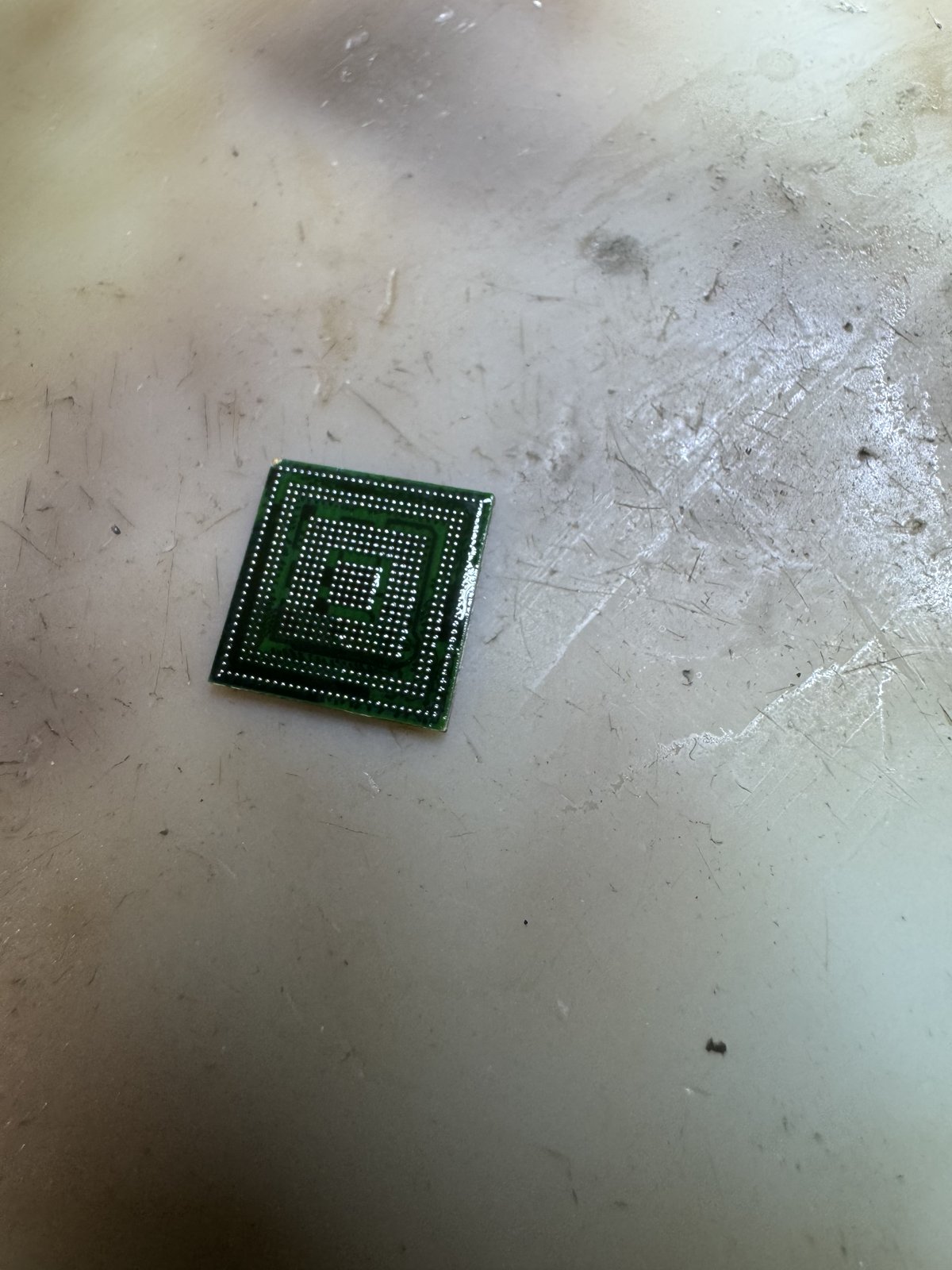

2. CPUに新たにはんだを塗り、はんだボールを形成しました。
3. リボールしたCPUを基板に取り付けました。

結果・動作確認項目

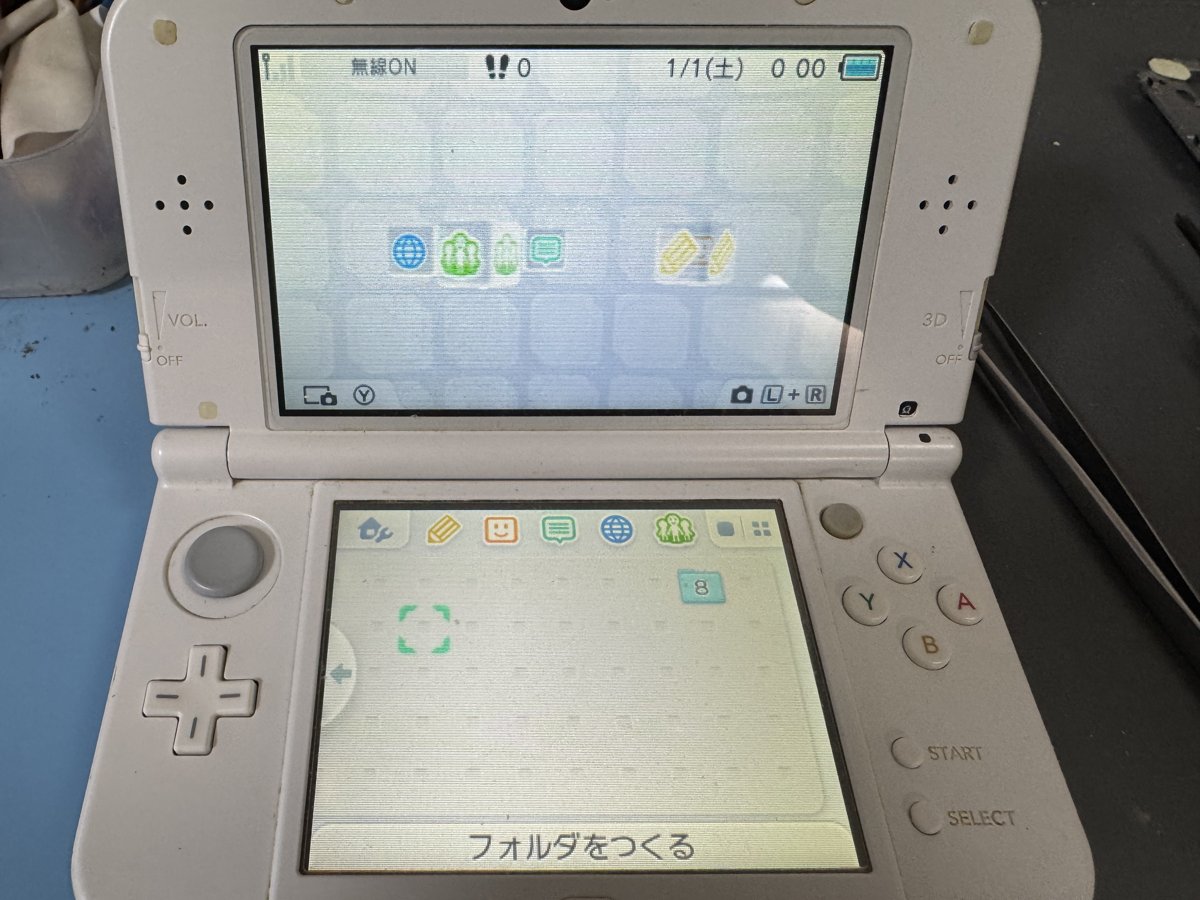

CPUリボール後に電源を入れたところ、電源が落ちることなくHOMEメニューが表示されました。ケーブル交換で直ると思っていたので、CPU回路が原因だったのは意外でした。

• 電源を入れても落ちずにHOMEメニューまで起動する
• 上下の画面とも表示される

ご提案

ブチッと音がして電源が落ちる症状は、フレキシブルケーブル側の不具合でよく見られます。ただ今回のように、ケーブルを交換しても改善しない場合には、CPU回路が原因となっている可能性もあります。CPU回路の断線ではさまざまな症状が出ることがあり、当店としても今後の勉強になった事例でした。

想定される依頼シーンとしては、①ケーブルや周辺部品を交換しても電源の挙動が改善しないゲーム機、②基板上に明確な異常が見当たらず原因を絞り込めない端末の2つが挙げられます。
