iPad mini (A17 Pro) 充電不良｜USB制御回路のコンデンサショート特定で復旧

充電ケーブルを挿しても充電が始まらない。ドックコネクター（充電口）を交換しても改善しなかった時点で、「基板側の故障」として対応を見送らざるを得なかった経験は、貴店にもあるのではないでしょうか。今回ご紹介するのは、落下も水没もないまま突然充電を受け付けなくなったiPad mini（A17 Pro）を、当店で復旧させた事例です。原因は充電ICではなく、USBの給電を制御する回路上にあったチップコンデンサ1点の内部ショートでした。この記事では、当店がどの順序で疑い、何を測り、何が正常だったことを根拠に故障箇所を1点まで絞り込んだのかを公開します。外注先の技術力を見極める材料として、ご活用ください。

症状・お預かり時の状態

外装に打痕や歪みはなく、ドックコネクター内部にもピンの曲がり・異物・腐食は見られませんでした。「充電できない＝コネクタかバッテリーの劣化」と判断されがちな症状ですが、パーツ交換で改善しない場合、原因は基板上の回路にあります。当店ではまず、どこまでが正常でどこから異常なのかの切り分けから着手します。

初期診断：まず何を測るか

診断の出発点にしたのは、本体が正常に起動し、OSも問題なく動作しているという事実です。仮に給電の本線そのものがグラウンドへ短絡していれば、保護動作が働いて本体は起動しません。起動している以上、短絡があるとすれば本線ではなく、そこから枝分かれした給電を制御する側の回路だと考えられます。この一点で、疑う範囲は大きく絞れます。

そのうえで最初に確認したのはドックコネクター（充電口）です。日常的に抜き差しされる部位であり、ピンの曲がり・摩耗・異物の噛み込みが充電不良の原因になる頻度が最も高いためです。顕微鏡でコネクタ内部を観察し、各ピンの導通チェックを実施しましたが、いずれも異常はありませんでした。

本モデルはドックコネクターが基板へコネクタで接続される構造のため、正常な部品との差し替えによる切り分けが容易に行えます。実際に差し替えても症状は変わらず、ドック起因ではないと判断しました。ここまでで「充電口」という最も可能性の高い候補を除外できたため、次はUSBの給電とデータをコントロールする回路を、部品単位で検査していきます。

原因の特定プロセス

1. 別のケーブル・充電器・電源環境で再現性を確認し、周辺機器起因の可能性を排除
2. ドックコネクターを取り外し、顕微鏡でピンの曲がり・摩耗・異物・腐食の有無を確認。各ピンの導通チェックもあわせて実施し、ドック側に異常がないことを確認
3. 正常なドックコネクターへ差し替えて再度充電を試行。症状がまったく変わらないことから、原因は基板側の回路にあると判断

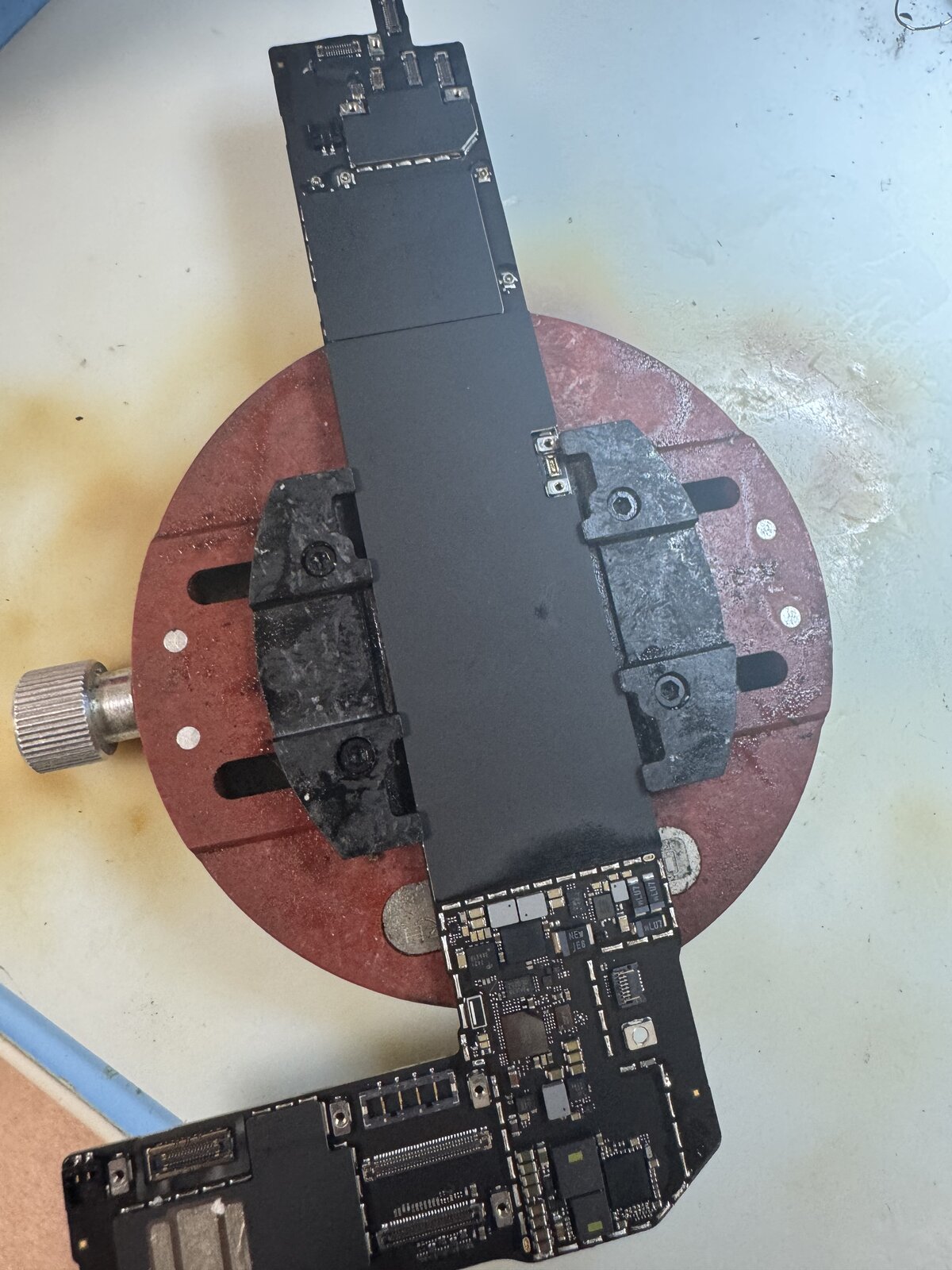

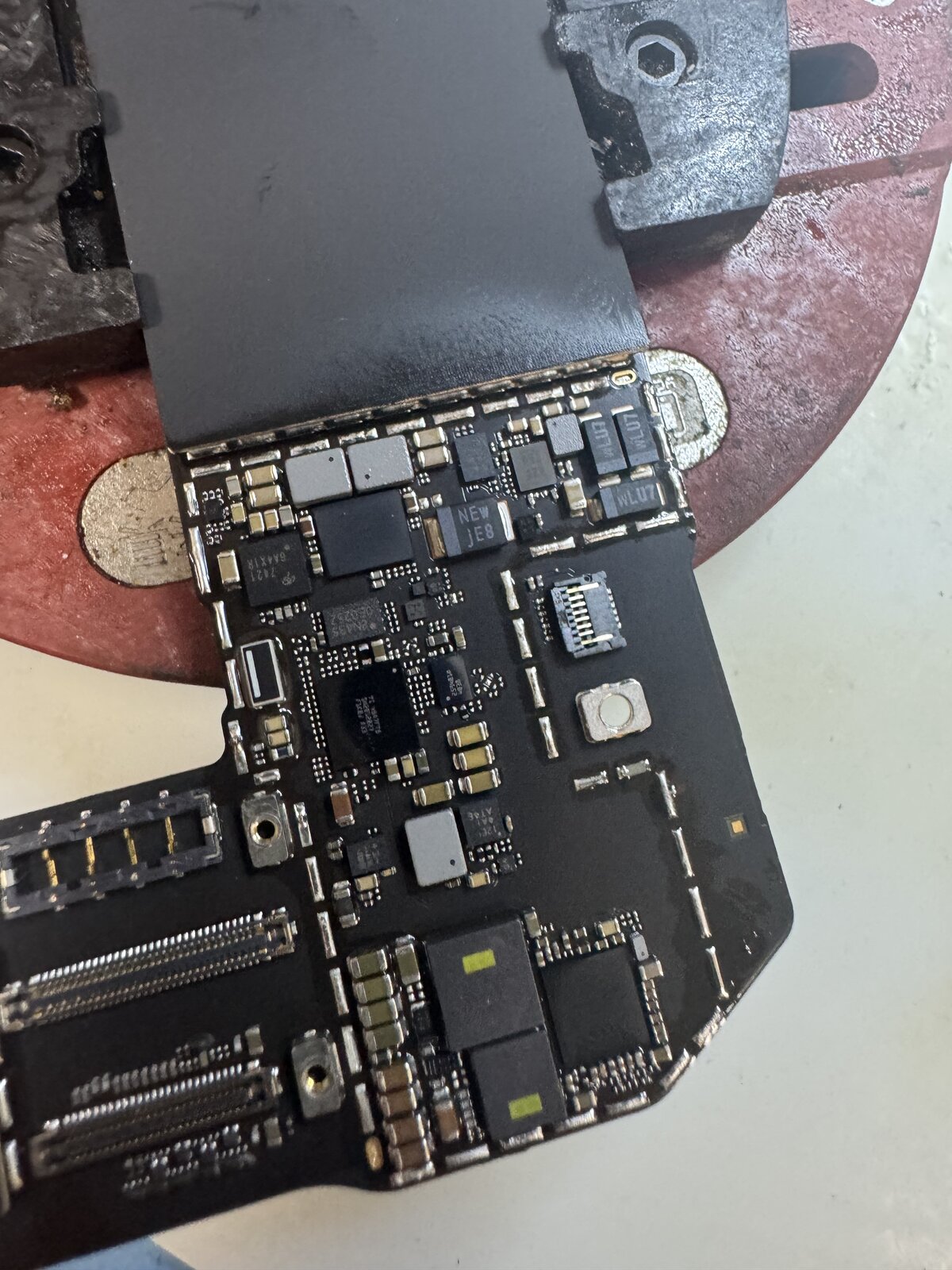

4. USBをコントロールする回路の部品を1点ずつ抵抗値測定し、チップコンデンサ1点がグラウンドとの間で短絡していることを発見。DC安定化電源で電流を制限した状態で給電し、サーマルカメラで同じ箇所に発熱が集中していることも確認
5. 該当コンデンサを取り外した状態で再測定し、抵抗値が正常値へ復帰することを確認。コンデンサ単体の内部ショートと確定。あわせて制御IC各端子の抵抗値も測定し、IC側は正常であることを確認

この症状は「充電できない＝ドックコネクター交換」で対応が止まりがちです。交換しても直らなかった時点で「基板故障のため修理不可」と判断されるケースは少なくありません。逆に、いきなり「充電IC交換」と決め打ちされる見積りも見かけますが、今回のようにIC側は正常で、周辺のコンデンサ1点が原因ということもあります。ドックの差し替えによる切り分けと、部品を1点ずつ測る抵抗値測定——この2つを行うかどうかで、同じ症状でも結論はまったく変わります。

処置内容

1. 顕微鏡下で短絡していたチップコンデンサを除去し、ランド・パターンに損傷がないことを確認
2. USBをコントロールする回路周辺のコンデンサ・抵抗を個別に測定し、他に異常箇所がないことを確認
3. バッテリーを接続する前にDC安定化電源から給電し、電流値が正常範囲に収まっていることを確認したうえで実機テストへ移行

結果・動作確認項目

処置後、USB-Cケーブルの接続と同時に充電が開始され、バッテリー残量が正常に上昇することを確認しました。充電中の異常発熱もありません。

納期の内訳は、基板の作業自体が1日。今回は基板上の処置のみで完結しているため、交換部材の仕入れ日数は発生していません。お預かりから返送までは、往復の郵送期間のみをご想定ください。

動作確認項目は以下の通りです。貴店からエンドユーザー様へご報告いただく際にも、そのままご活用いただけます。

• 起動・OS動作
• USB-C接続時の充電開始とバッテリー残量の上昇
• 複数の充電器・ケーブルでの充電再現性
• 充電中の発熱
• USB-Cのデータ通信・アクセサリ認識
• 画面表示・タッチ操作
• Wi-Fi・Bluetooth
• スピーカー・マイク・カメラ

いずれも異常なし。
