iPad 7 充電不良｜ドックコネクターを制御するICのショートを特定し交換で復旧

充電できないという相談は、まずケーブルや充電コネクター（ドックコネクター）の不良を疑うのが定石だと思います。実際、コネクター交換で改善する個体は多くあります。ただ今回お預かりしたiPad 7は、コネクターそのものではなく、そのコネクターを制御している基板側のICが壊れていました。充電不良のなかでは比較的よく見かける故障で、しかもその多くは経年による自然故障ではありません。原因の切り分けと処置に加えて、この故障が何をきっかけに起きているのかまで書いておきます。

症状・お預かり時の状態

ケーブルを挿しても画面に充電の表示が出ず、バッテリー残量も増えないという状態でした。外装には落下や水没を思わせる痕跡はなく、分解して基板を取り出したあとも、目視で分かるような焼損や腐食は見当たりません。経緯が分からない個体なので、症状から順に測って絞り込んでいくことになります。

初期診断：まず何を測るか

充電不良は、大きく分けて「充電の入り口までの経路」と「基板側で充電を制御している回路」のどちらかに原因があります。前者はケーブル・コネクター・その周辺の配線、後者はコネクターの状態を判定して充電を許可するICまわりです。順番としては、まず前者を切り分けます。

1. ケーブルと充電器を確実に動作するものに交換し、それでも反応がないことを確認する。
2. ドックコネクターの端子に汚れや変形、破損がないかを顕微鏡で確認する。
3. 基板側で、充電の入力が本来届くべきところまで来ているかを測定する。
4. 電源を入れた状態で基板の発熱を確認し、通常とは異なる発熱をしている部品がないかを探す。

今回はこの最後の工程で手がかりが出ました。ドックコネクターを制御しているICに、僅かではあるものの本来とは異なる発熱があったのです。発熱があるということは、そこに流れるべきでない電流が流れているということで、内部で軽度のショートを起こしている疑いが濃くなります。

このICは、挿されたケーブルや充電器の種類を判定して、充電を受け入れてよいかどうかを決める役割を担っています。ここが壊れると、ケーブルを挿しても本体側がそれを認識できず、充電が始まらないという今回の症状になります。充電不良では定番と言ってよい故障箇所です。

処置内容

ショートしているICは、内部の破損なので洗浄や再はんだでは戻りません。交換が前提の処置になります。

1. 周囲の部品を保護したうえで、該当のICを基板から取り外す。
2. 取り外し跡に残った古いはんだを除去し、ランドをクリーニングする。
3. ドナー基板から取り外した同じICを用意し、はんだを盛り直してボールを形成する。
4. 基板に取り付け、周辺の端子に短絡や浮きがないかを確認する。

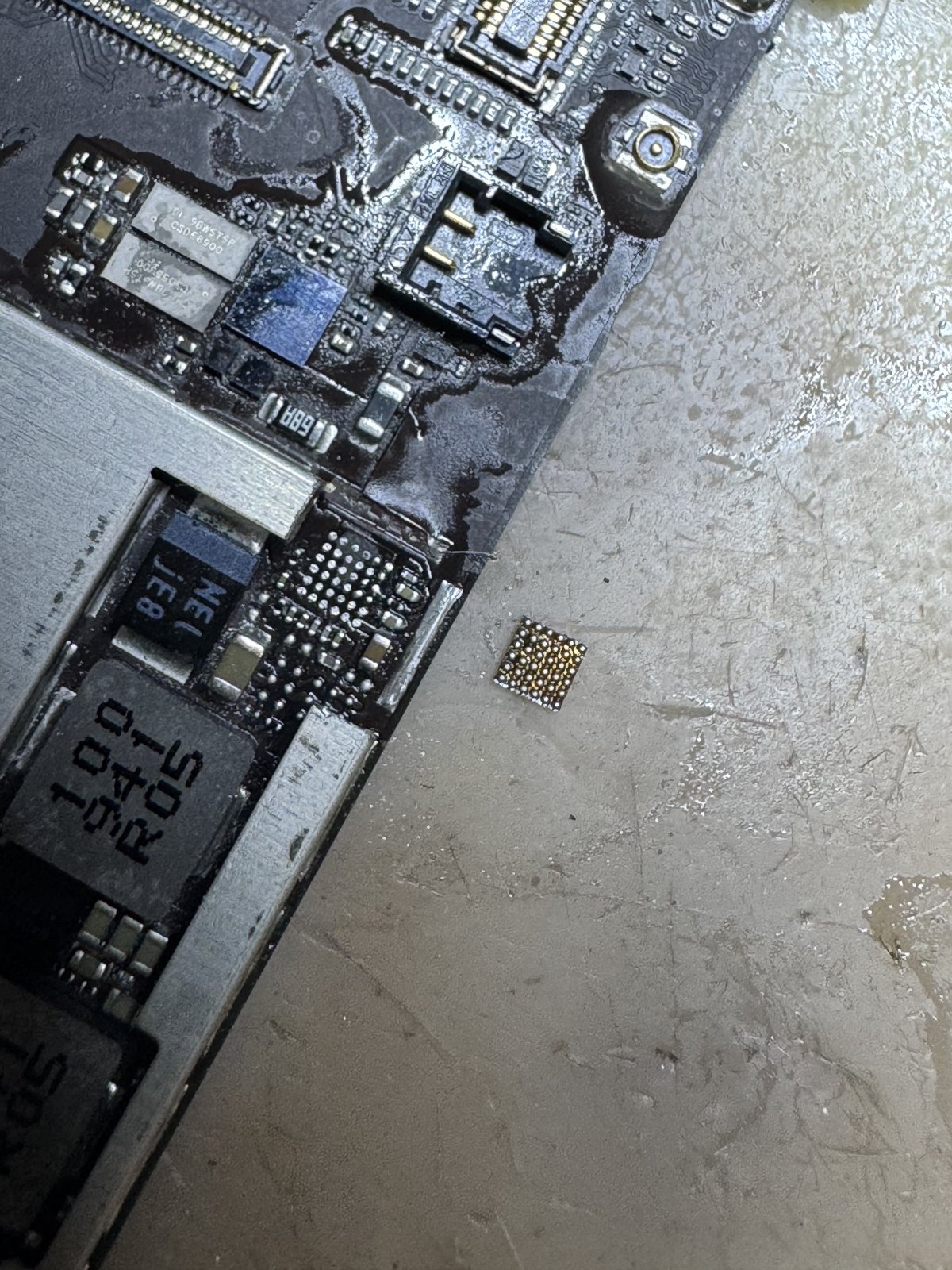

写真のとおり、取り外したIC自体に焦げや割れといった見た目の異常はありません。この手の故障は外観に出ないことがほとんどで、だからこそ測定と発熱の確認で当たりを付ける必要があります。

結果・動作確認項目

IC交換後、ケーブルを挿すとすぐに充電が始まり、バッテリー残量も正常に増えていくことを確認しました。

• ケーブル接続で充電が開始されること
• バッテリー残量が正常に増加すること
• 充電中および充電後に異常な発熱がないこと
• PCと接続してデータ通信が認識されること
• 本体の起動・タッチ・表示など基本動作に問題がないこと

お預かりから返却までの作業日数は1日です。

この故障で伝えておきたいこと

この箇所の故障は、経年劣化で自然に壊れるものというより、使用している充電器が原因で起きているケースが大半です。出力が安定しない充電器や、規格から外れた粗悪なケーブルを使っていると、本来かかるはずのない電圧・電流がこのICにかかり、内部が傷んでいきます。挿しっぱなしで使う機会が多いiPadのようなタブレットでは、なおさら影響を受けやすくなります。

つまり、同じ充電器を使い続ける限り、修理して返却したあとにまた同じ故障が起きる可能性があるということです。エンドユーザー様へお返しする際に、純正または信頼できるメーカーの充電器を使うようお伝えいただくだけで、再発をかなり減らせます。修理そのものと同じくらい、この一言が効く故障です。

ご提案

ドックコネクターを制御するICの故障は、充電不良の原因としては頻度が高く、コネクター交換で改善しなかった個体の受け皿になる処置です。外観に異常が出ないため目視では判断できませんが、測定と発熱の確認を順に踏めば原因までたどり着けますし、処置自体もIC交換で完結します。加えて、原因が充電器側にあることが多いという性質上、返却時の案内までセットにできると、エンドユーザー様の満足度にもつながります。想定される依頼シーンとしては、①充電コネクターを交換しても充電できない案件、②充電不良の原因が本体側にあるのかケーブル側にあるのか切り分けから任せたい案件、の2つが挙げられます。診断のみのご依頼にも対応しており、当店ではiPhoneやAndroidのスマートフォンから、iPad・タブレット、Switch・PS5などのゲーム機、ノートPCまで幅広い機種の基板修理に対応しております。窓口を1社にまとめていただくことも可能です。
