水没した端末の電源が入らないとき、厄介なのは不良が1か所とは限らないところです。今回は、水没のあと電源が入らなくなったiPhone 12です。原因は各部の腐食と、メイン電源のショートでした。
症状・お預かり時の状態
| 機種 | iPhone 12 |
| 症状 | 電源が入らない。 |
| 経緯 | 水没 |
まずは電源まわりの状態から確認しました。
初期診断：まず何を測るか
- バッテリーのコネクタを外し、コネクタにDC安定化電源をつないで電流の入り方を確認
- テスターで抵抗値を確認

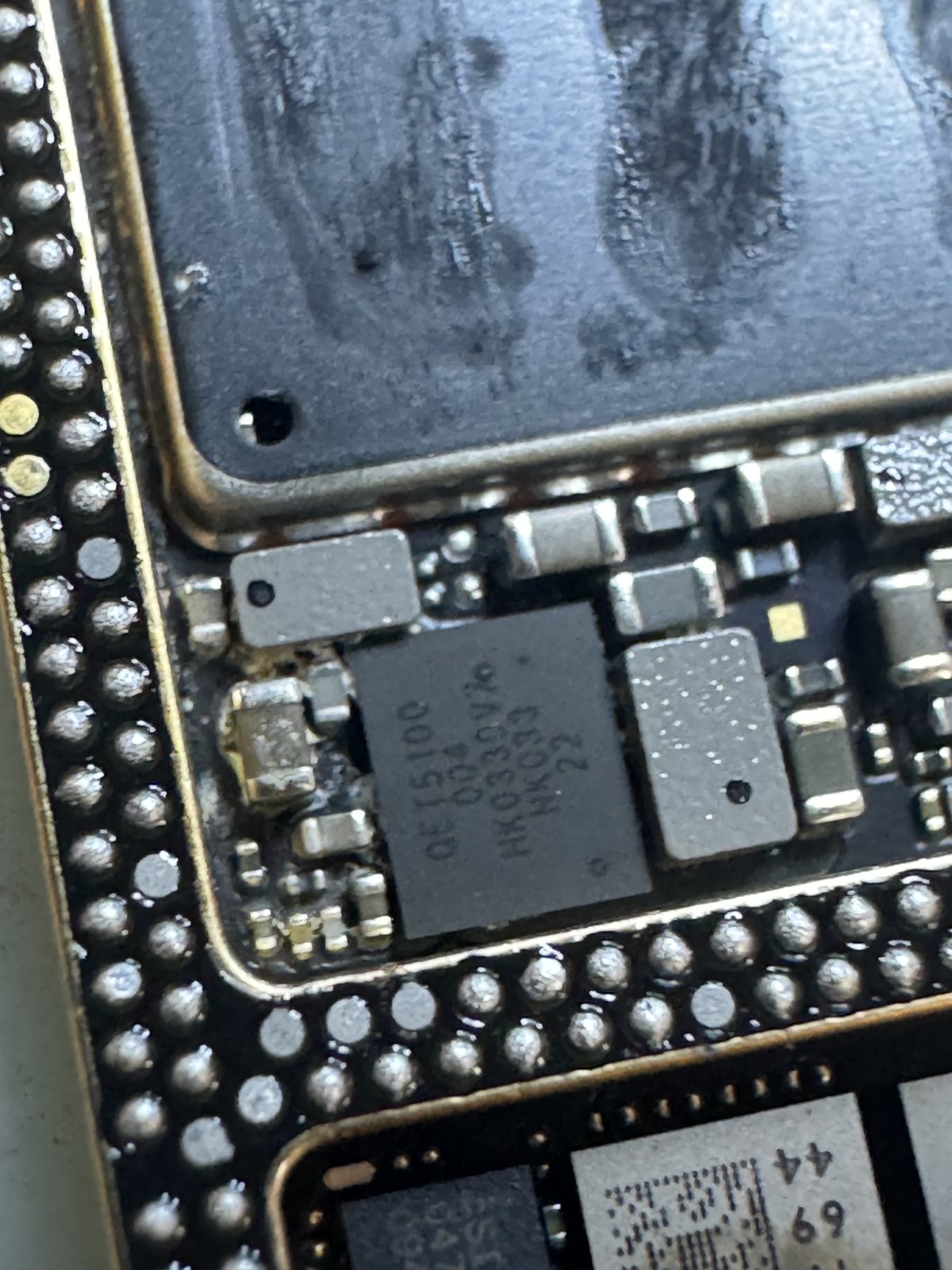

- 通電した状態で発熱の出方を確認し、ショート箇所を特定

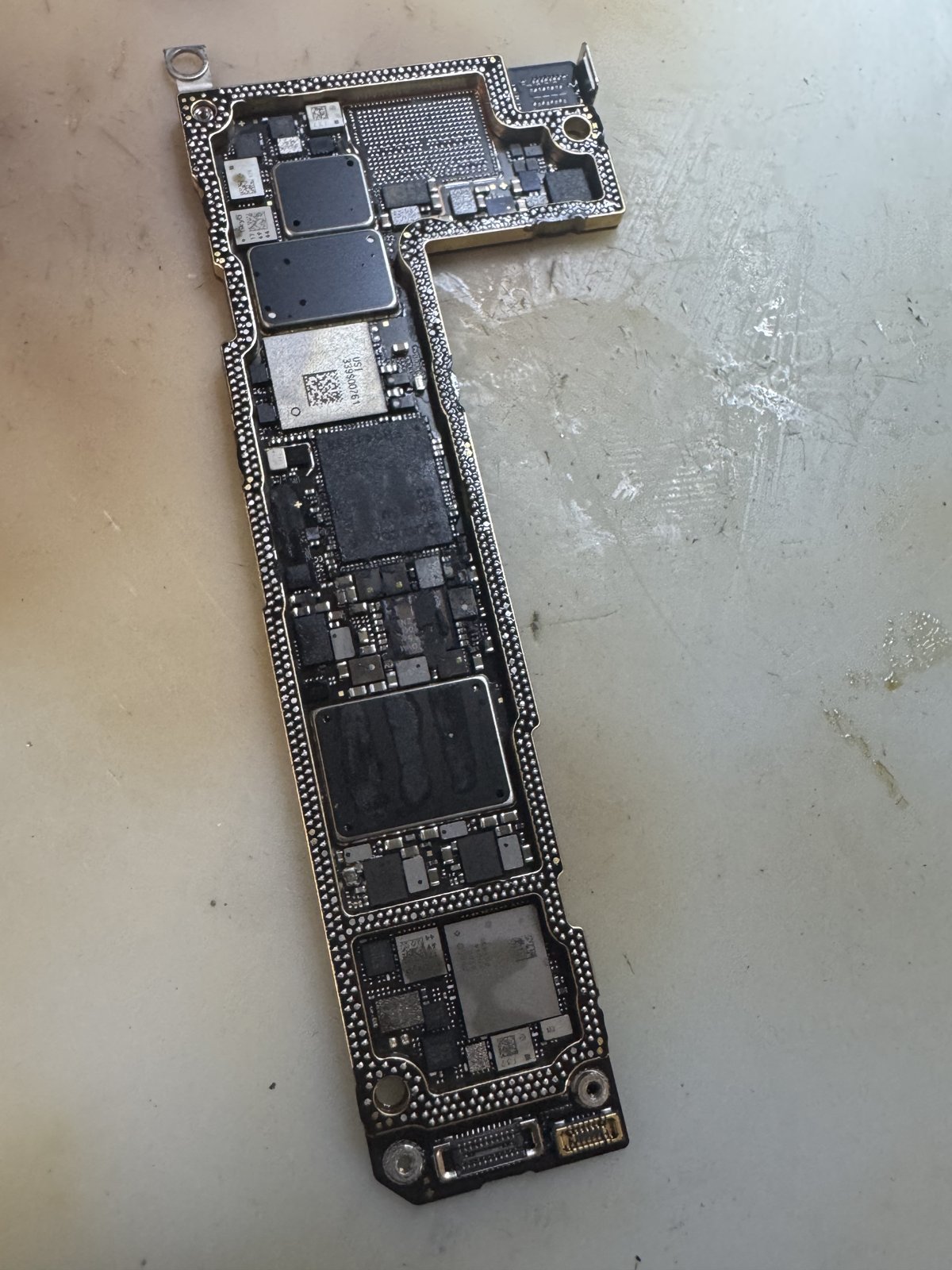

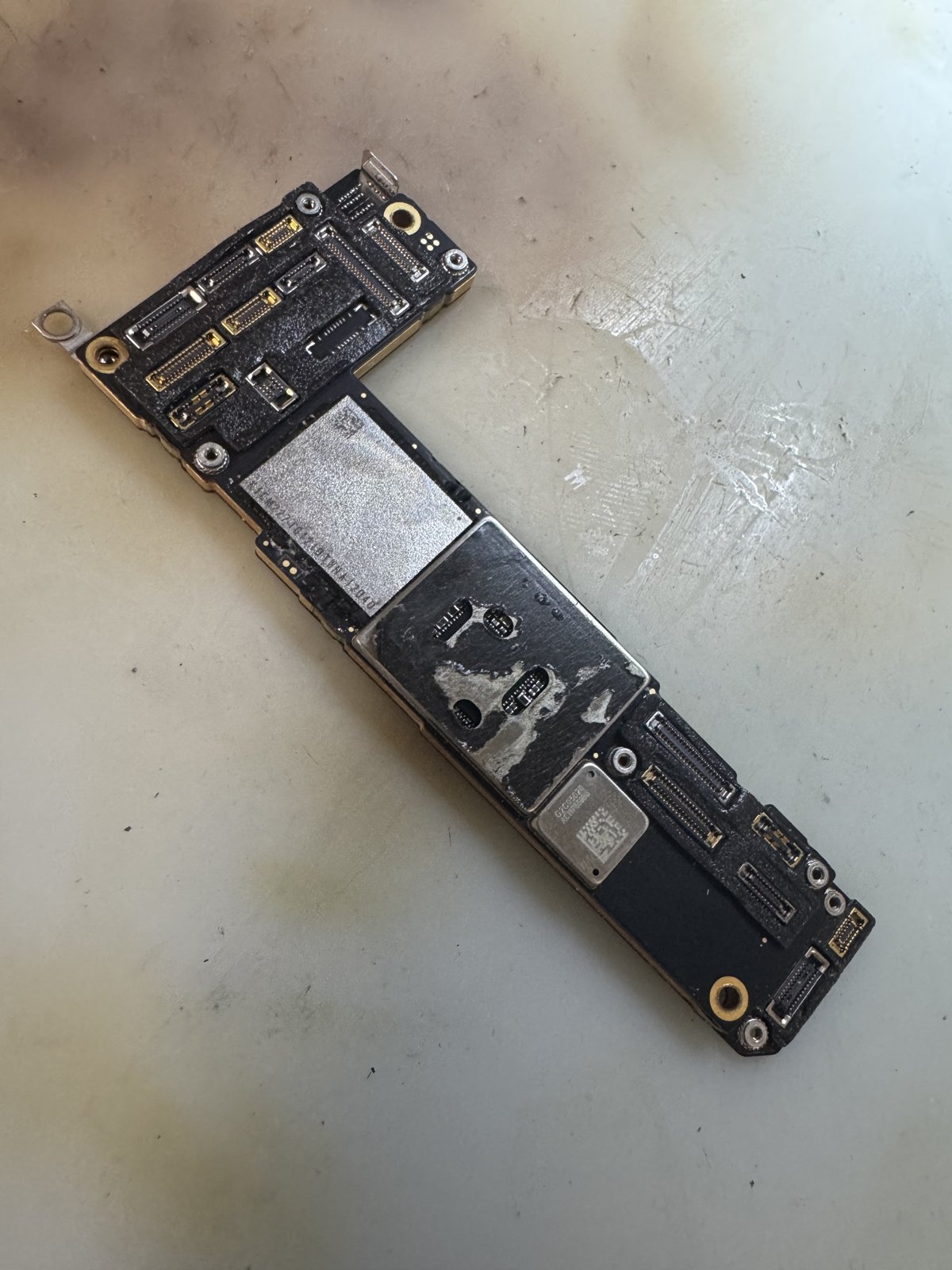

- 基板を取り出し、両面の腐食の状態を確認
処置内容
腐食のクリーニングと、ショートしていたICの交換を行いました。
- 基板各部の腐食をクリーニング

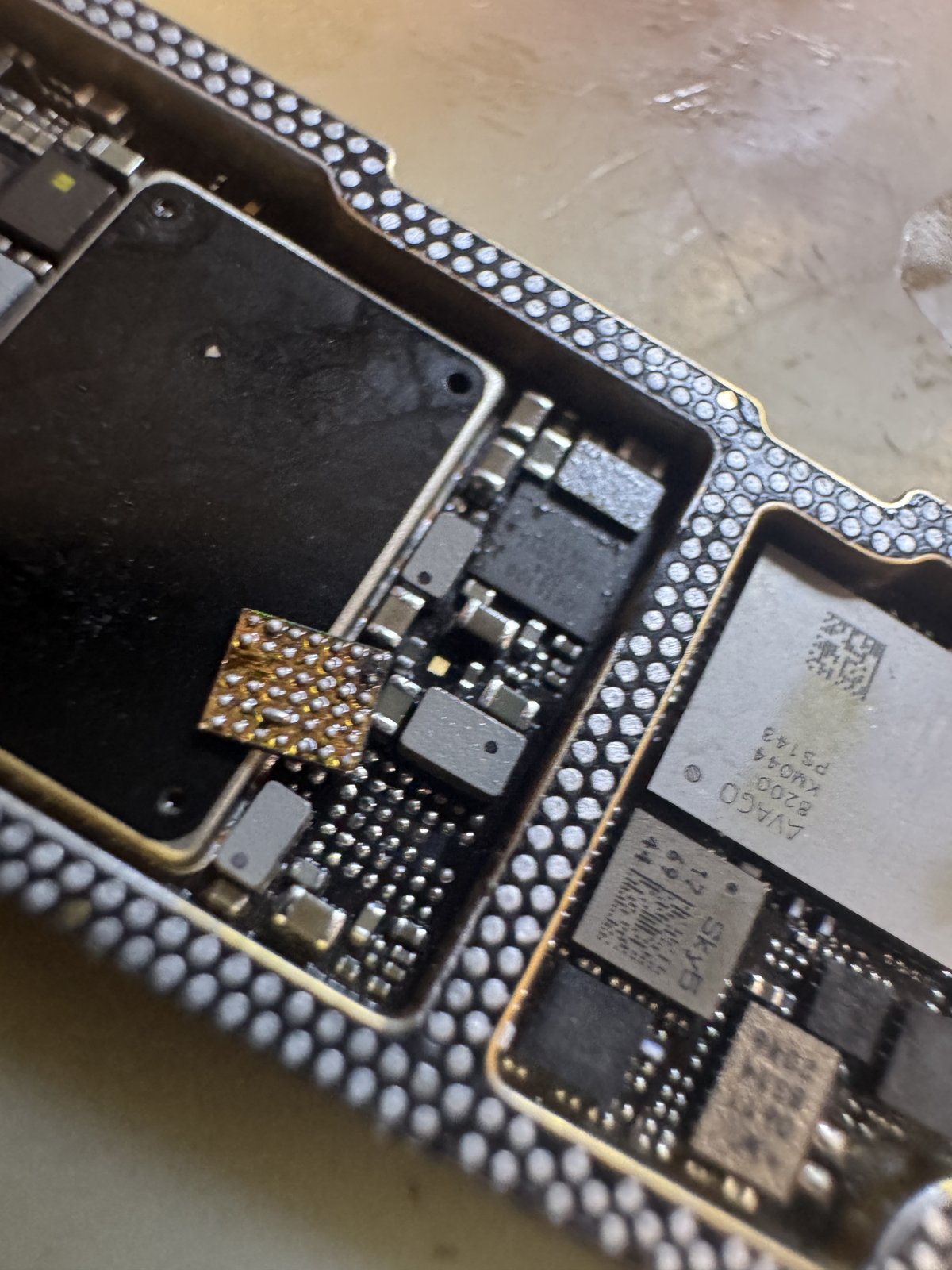

- ショートしていたICを取り外し
- ICを実装
結果・動作確認項目
- ショート解消後に電源が入ることを確認
- 症状が改善したことを確認
電源が入り、症状は改善しました。水没した基板でも直ってくれて何よりでした。
