画面が映らない表示不良は、パネル側と基板側のどちらに原因があるのか切り分けに手間がかかりやすい症状です。今回お送りいただいたiPhone 15 Proも、水没を経て画面が映らなくなった端末でした。表示関連の回路から調査を進めたところ、原因はタッチ回路の電力レールの断線で、断線していたフィルターの箇所を繋ぎ直すことで画面表示が復旧しました。
症状・お預かり時の状態
| 機種 | iPhone 15 Pro |
| 症状 | 画面が映らない。 |
| 経緯 | 水没後の表示不良によるご依頼 |
初期診断：まず何を測るか
症状が表示不良だったため、まず表示関連の回路から確認しました。

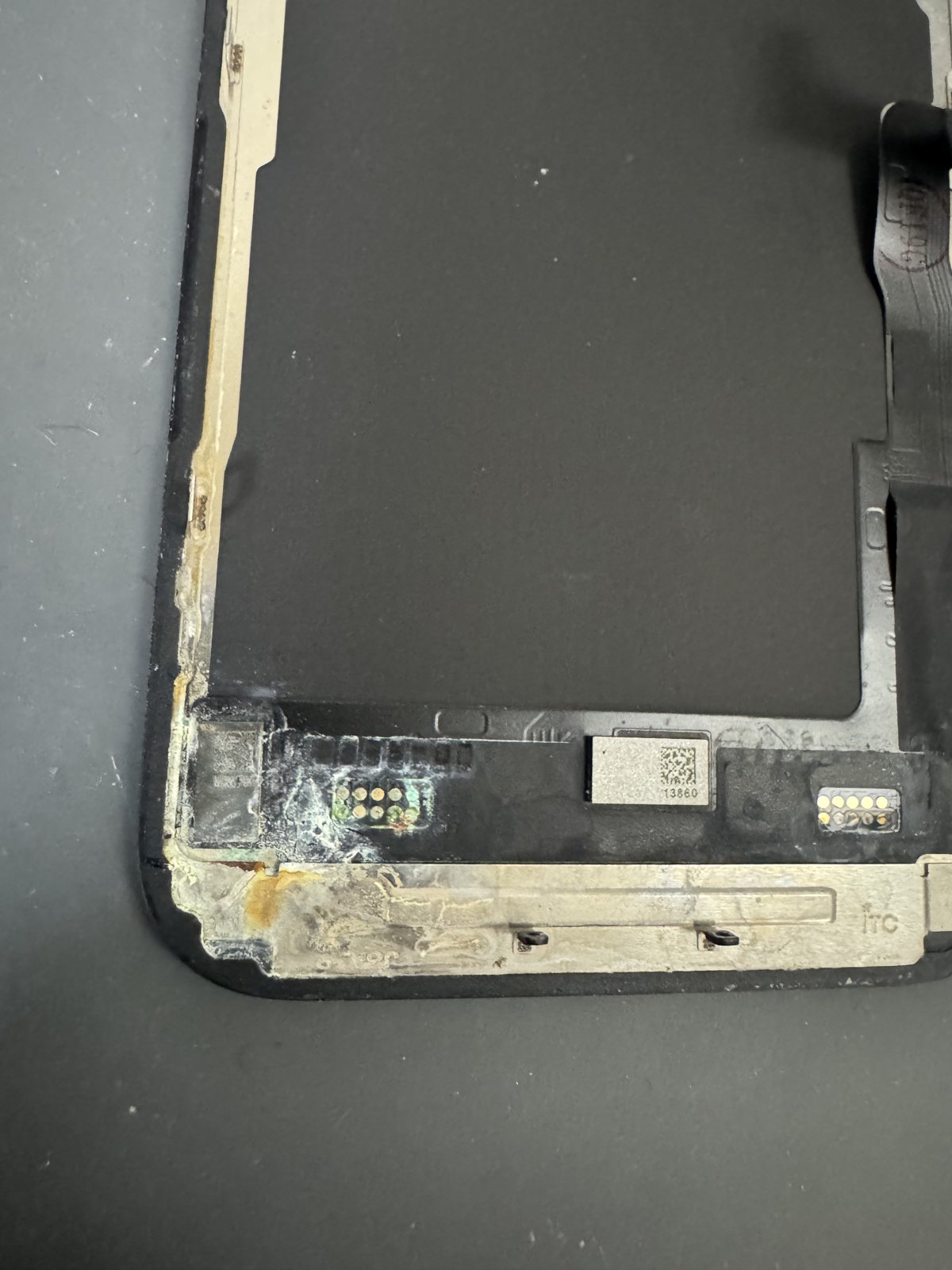

- 本体を確認したところ、画面側フレームの下部に水没による腐食の跡が見られました。
- 表示関連の回路を調べ、画面表示に必要な電力が出ていない状態であることを確認しました。
- 表示側の系統とその周辺をテスターで導通・抵抗測定しましたが、この範囲では原因を特定できませんでした。

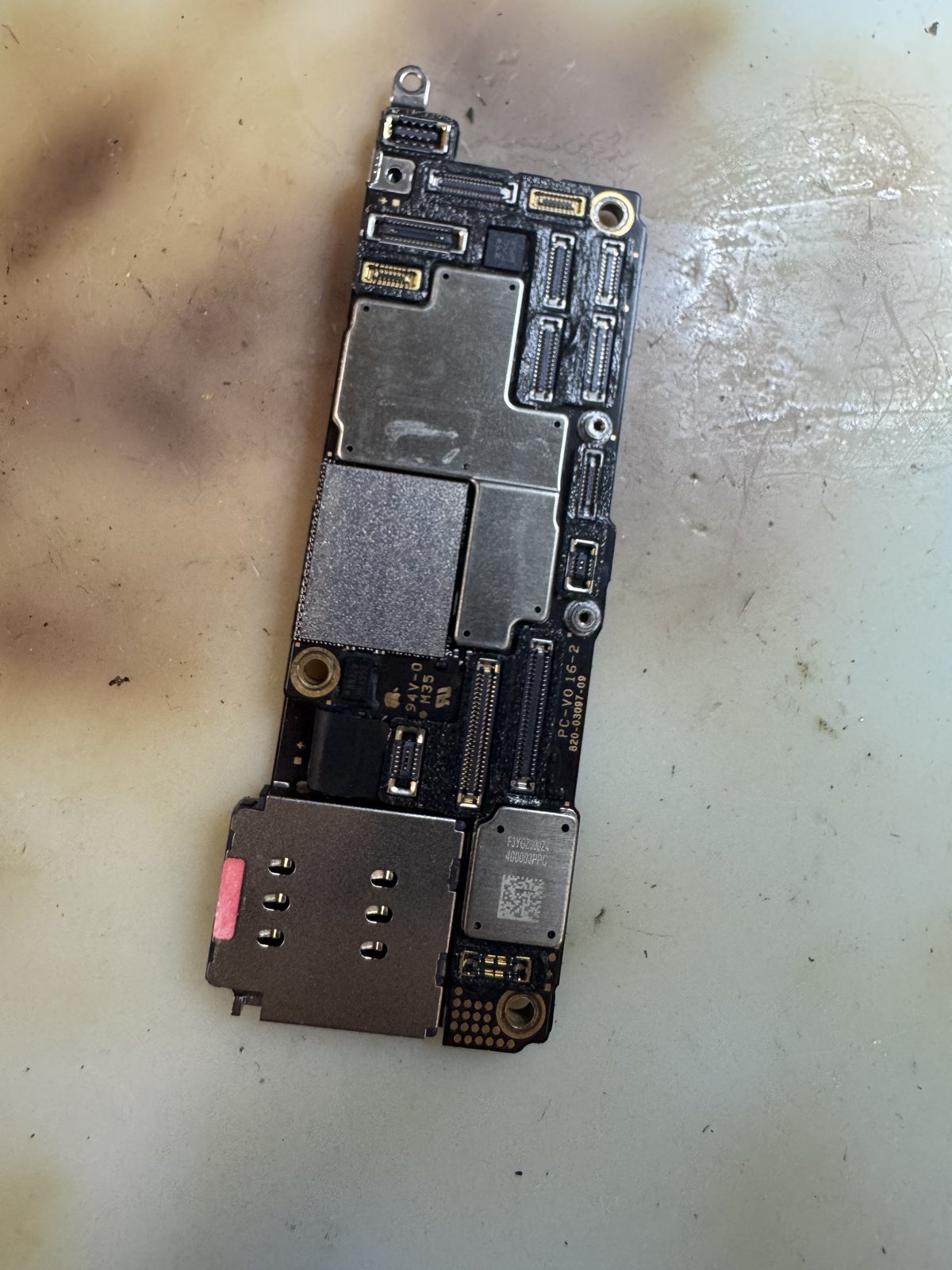

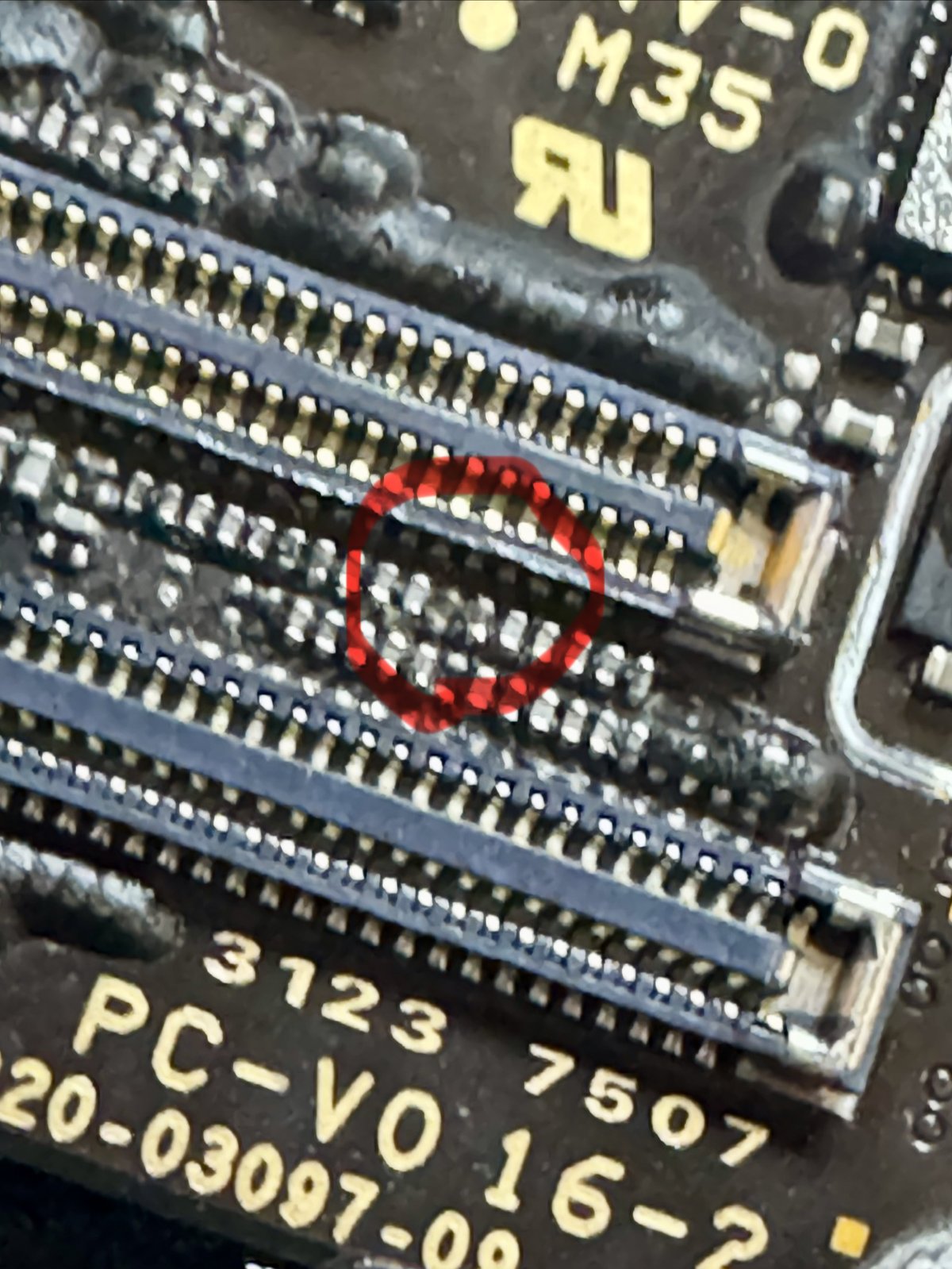

- 調査範囲をタッチ回路の電力レール（電源供給ライン）まで広げて測定したところ、フィルターの箇所で断線を確認しました。フィルターはヒューズに相当する保護部品で、異常な電力が加わった際に切れるものです。今回の端末は水没を経ており、その影響が背景にあると考えられます。
故障内容から考えると、通常であれば画面は表示されてタッチが効かない症状になりそうなところ、今回はタッチ回路の電力断線が表示不良として現れていました。表示側の周辺ばかりを調べていても原因にたどり着けなかった点も含め、当店としても意外な結果で、今後の診断のためにも良い勉強になった事例です。
処置内容
原因の箇所が特定できたため、以下の手順で処置しました。
- タッチ回路の電力レール上で断線していたフィルターを取り除きました。

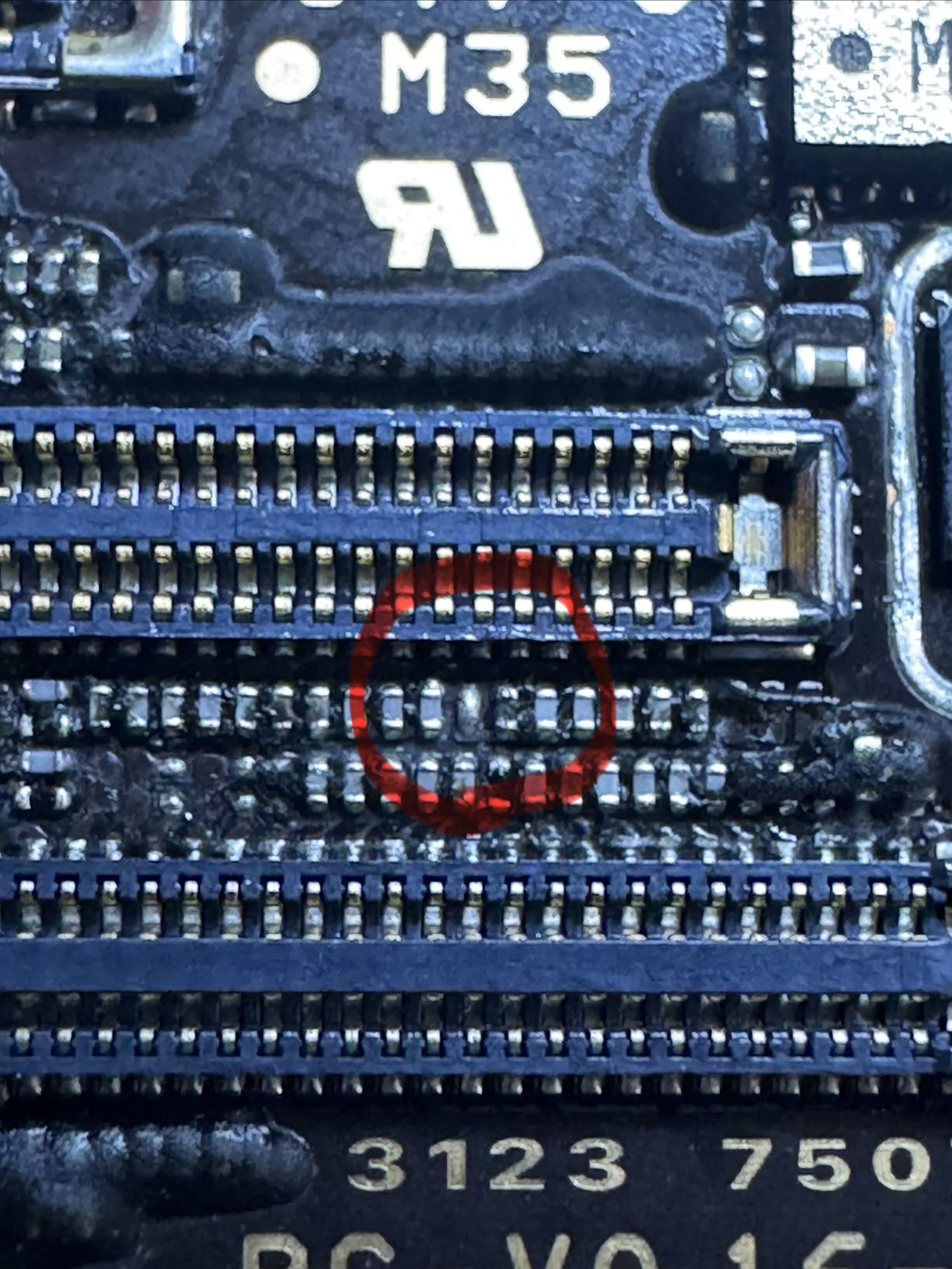

- フィルターがあった箇所を繋ぎ直し、電力レールの導通を回復させました。
- テスターで導通を測定し、断線が解消されていることを確認しました。
- 通電し、画面表示が戻ることを確認しました。
結果・動作確認項目

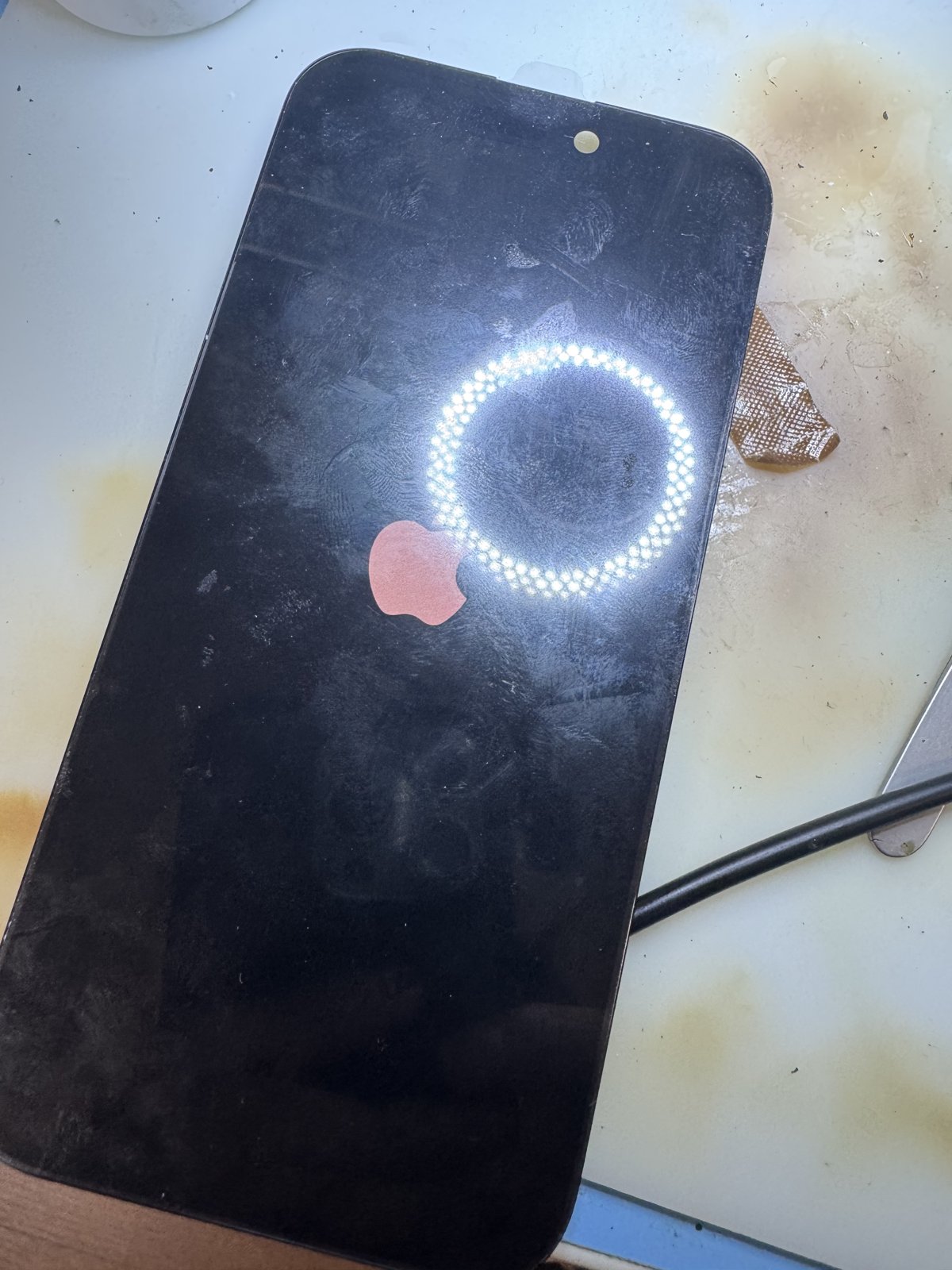

処置後、画面表示が復旧し、Appleロゴが表示されることを確認できました。お返し前には、次の項目を確認しています。
- 電源の起動（複数回の再起動テストを含む）
- 画面表示とタッチ操作
- 充電・USB接続の認識
- 電波の受信状態
- 一定時間通電した状態での発熱・消費電流の推移
ご提案
今回の事例のように、表示不良という症状であっても原因が表示側の回路にあるとは限らず、タッチ回路など周辺の電力系統まで調べる必要があるケースがあります。また水没を経た端末では、一見症状と関係がなさそうな回路の断線が、別の症状として現れることもあり得ます。
想定される依頼シーンとしては、①水没後に画面が映らず、表示系の点検で原因が分からなかった案件、②画面交換で改善せず、基板側の診断が必要になった案件の2つが挙げられます。
