Nintendo Switch2 電源が入らない｜ショート・断線なしからのPMIC不良特定で復旧

電源ボタンを押しても画面がまったく点灯しない「完全無反応」の状態は、外装や液晶の破損を伴わないぶん、修理会社様にとっても切り分けが悩ましい症状のひとつです。発売から日が浅いNintendo Switch2は、基板修理に関する情報や交換部材の流通がまだ限られている機種でもあります。今回ご紹介するのは、電源投入時の反応が一切なかったNintendo Switch2の事例です。当店では毎回、どこを測定し、何が正常でどこが異常だったのかを数値で確認したうえで処置に入ります。今回もその切り分けの根拠を公開いたします。

症状・お預かり時の状態

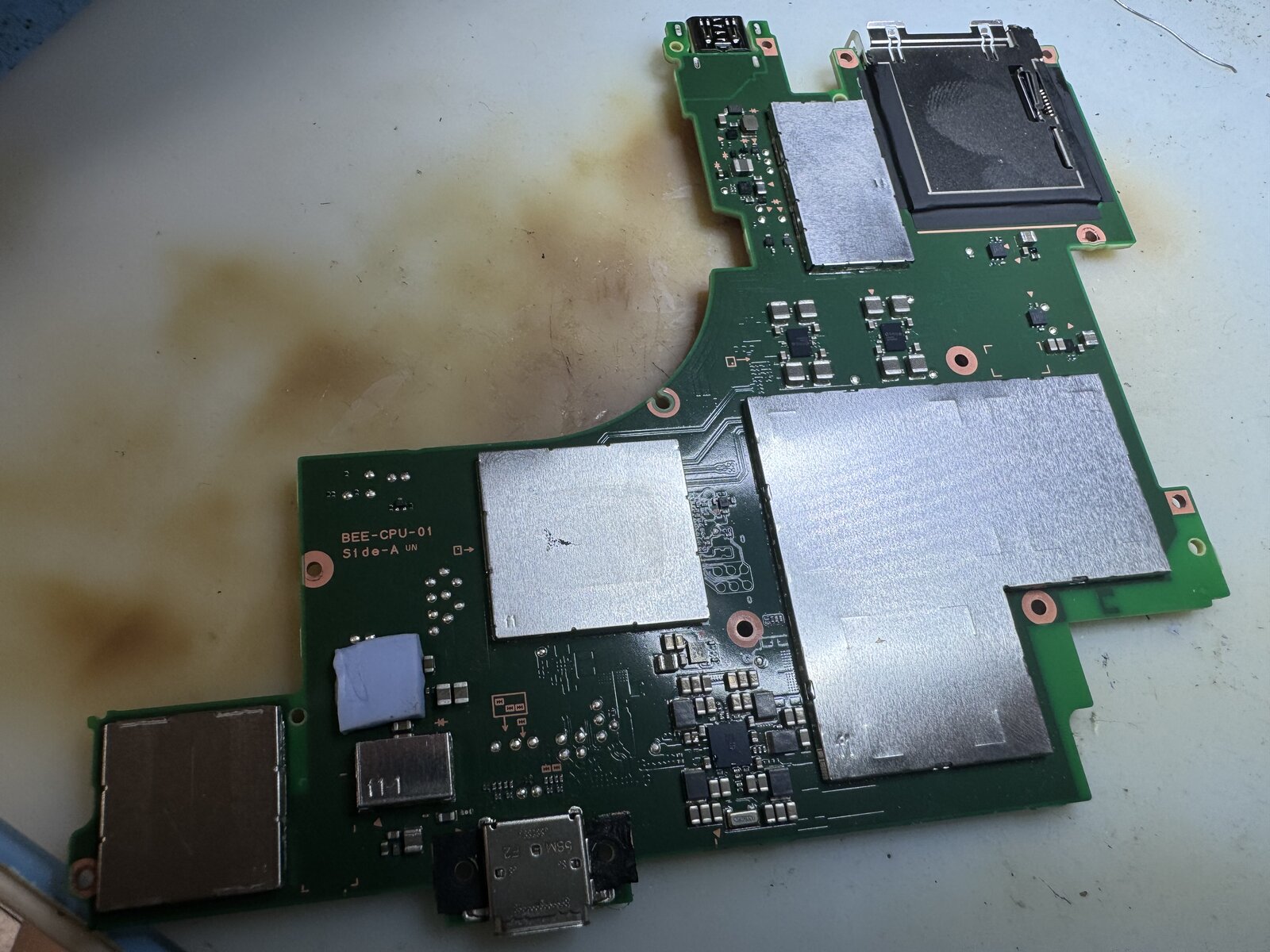

本体外装にヒビや変形はなく、コネクタ周辺にも水没や腐食を示す痕跡は見られませんでした。分解歴のない個体で、バッテリー残量も十分にある状態でのご相談でした。

初期診断：まず何を測るか

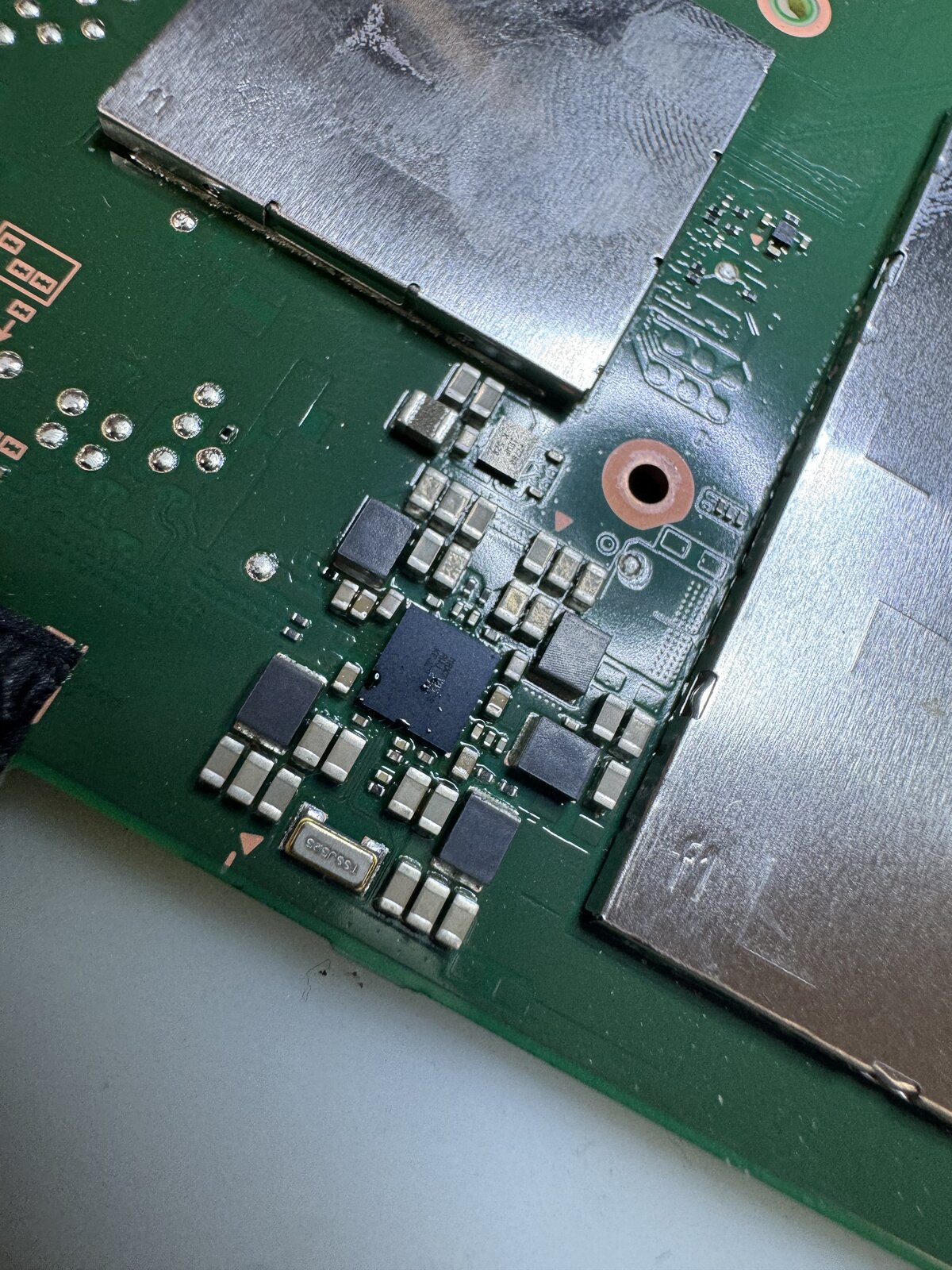

まずバッテリーを接続した状態で電源ボタンを押下し、基板上の各コネクタ・ヒューズ周辺の導通を確認しましたが、断線やショートを示す異常値は見られませんでした。続いてバッテリーを取り外し、DC安定化電源から基板へ直接給電して電流の入り方を観察。電流値そのものは極端な跳ね上がりや張り付きがなく、一見すると基板側に致命的な異常はないように見える状態でした。通電を続けながら基板表面をサーモカメラで確認したところ、目視や指先の感覚では分からない程度の、ごくわずかな発熱がPMIC（Power Management IC）付近の一点に集中していることが確認できました。

原因の特定プロセス

1. サーモカメラで基板全体を確認したところ、PMIC周辺の一点にごくわずかな発熱を確認。ここを起点に切り分けを開始しました。
2. 主電源系統・CPU/GPU系統・周辺回路系統に分けて回路図上で系統を分離し、それぞれ個別に導通・絶縁抵抗を測定しましたが、いずれも正常範囲内でショート・断線は確認されませんでした。
3. 発熱していた系統のみを遮断して再通電したところ、他の系統には影響がないことを確認し、発熱源がPMIC単体にあることを絞り込みました。
4. 「導通・抵抗値に異常がなければ基板は無事」と判断されがちですが、起動シーケンスの初期段階で正常な電圧が生成できていない場合、ショートに至らない程度の微弱な発熱として現れることがあり、これも基板不良のサインとして扱う必要があります。

以上の切り分けから、異常の発生源はPMIC本体内部にあると特定しました。

処置内容

• 顕微鏡下でPMICを取り外し、基板パターンおよびランドに損傷がないことを確認
• リボール済みの交換用PMICを、位置ズレなく実装
• 実装後、周辺のコンデンサ・抵抗を含む回路を再度導通チェック
• 仮組みの状態で通電テストを実施し、起動シーケンスが正常に進行することを確認

結果・動作確認

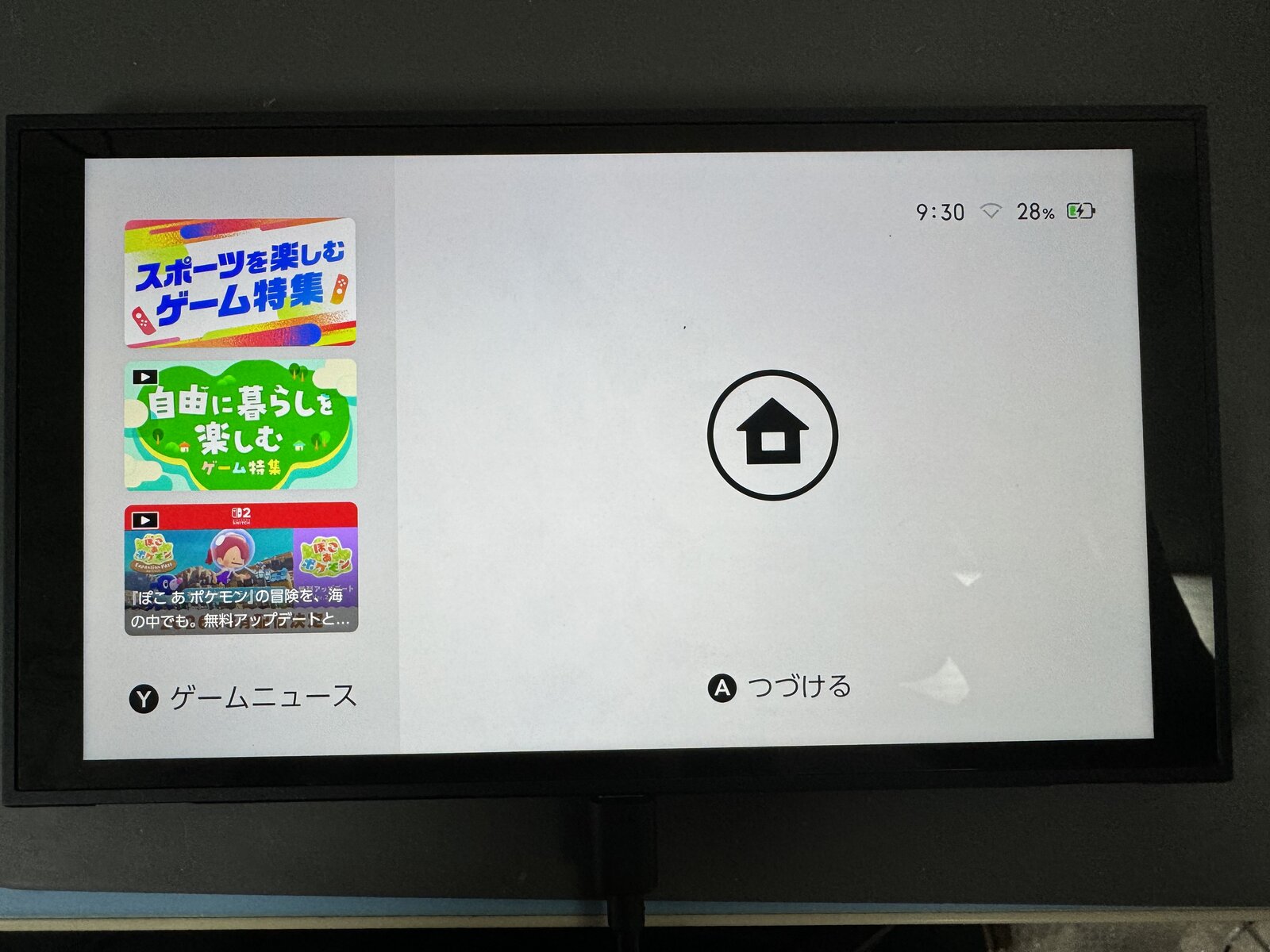

交換後、電源投入で起動シーケンスが正常に進行し、HOMEメニューまで問題なく到達しました。作業日数は受領から2日、PMICの部材調達を含めても3日以内での対応が可能でした。以下は貴店からエンドユーザー様へそのままご報告いただける動作確認項目です。

• 起動・スリープ復帰
• バッテリー残量表示・充電
• Wi-Fi接続
• ドック接続時の映像出力
• Joy-Conの認識・操作
