Nintendo Switch 有機ELモデル 電源不良｜外したコンデンサの裏に亀裂！？外観では分からないショートを測定で特定

電源が入らないという症状は、バッテリーや充電まわりの不具合にも、基板上の電源回路の故障にも見えるため、どこから切り分けるかを決めにくい症状のひとつです。今回は、電源が入らなくなったNintendo Switch 有機ELモデルの基板修理事例をご紹介します。原因はメイン電源ラインのショートで、突き止めた先はコンデンサの内部ショートでした。測定で原因部品まで絞り込んだ手順と、取り外したコンデンサで見つかった所見をあわせてまとめます。

症状・お預かり時の状態

初期診断：まず何を測るか

電源不良は原因の候補が広いため、今回はまず電流の入り方を確認し、そこから段階的に範囲を狭めていきました。実際の手順は次のとおりです。

1. バッテリーのコネクタにDC安定化電源をつないで、電流の入り方を確認しました。基板側に異常な負荷やショートがあるかどうかを見るための最初の確認です。

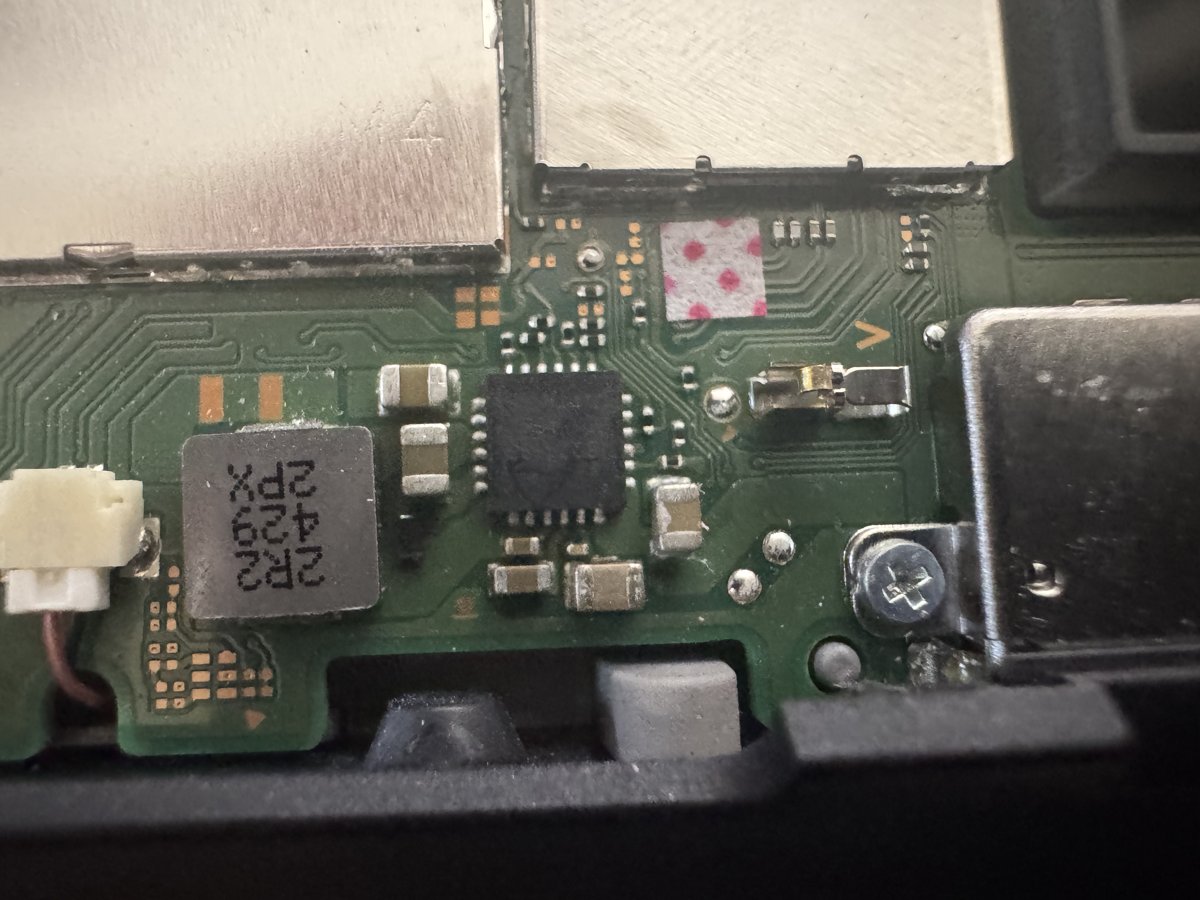

2. 電源不良で頻度の高い系統に見当をつけ、テスターで抵抗値を確認しながら、ショートしているラインを絞り込みました。その結果、メイン電源ラインがショートしていることを確認しました。
3. 通電した状態で基板の発熱の出方を確認し、ショートの原因になっている部品を特定しました。

原因は、メイン電源ライン上のコンデンサの内部ショートでした。外観からは判断がつかない部品だっただけに、ラインを絞り込んだうえで発熱の出方から部品を見つけています。

処置内容

1. 発熱の確認で特定した、ショートしていたコンデンサを取り外しました。

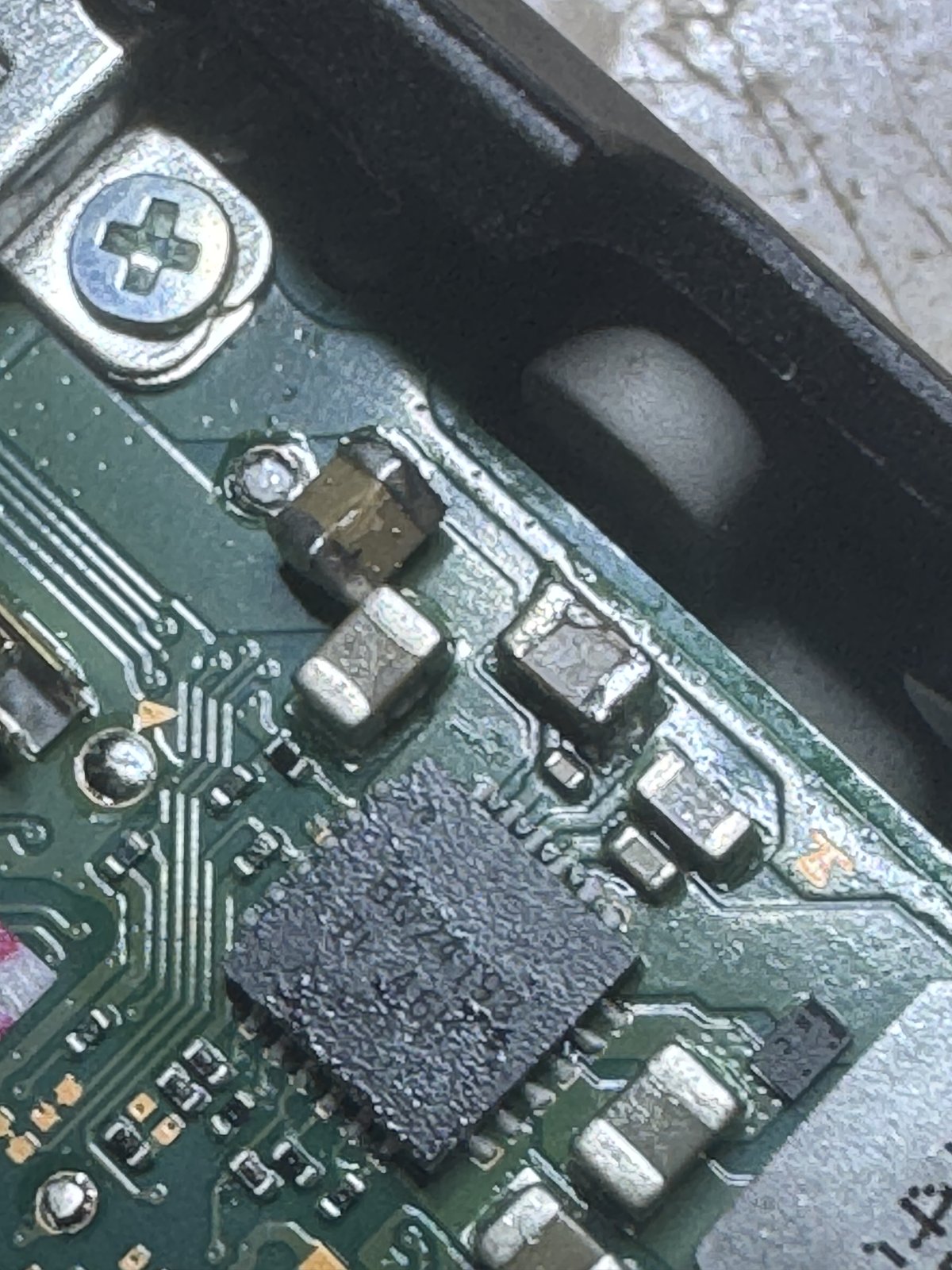

2. 取り外したコンデンサを確認したところ、裏側に亀裂が入っていました。基板に付いた状態の外観からは、この亀裂はわかりませんでした。
3. 同じ部位にコンデンサを実装しました。
4. メイン電源ラインのショートが解消し、電流の入り方が正常に戻ったことを確認しました。

取り外して初めて、裏側の亀裂に気づきました。基板に付いた状態では外観に異常が見られず、目視だけでは不良の見当がつかないタイプです。今回、原因部品にたどり着けたのは、電流の入り方、抵抗値、発熱の出方という測定を順に積み重ねたためです。外から見えない側に損傷が隠れていたことは、外観確認だけで判断する難しさを示す一例といえます。

結果・動作確認項目

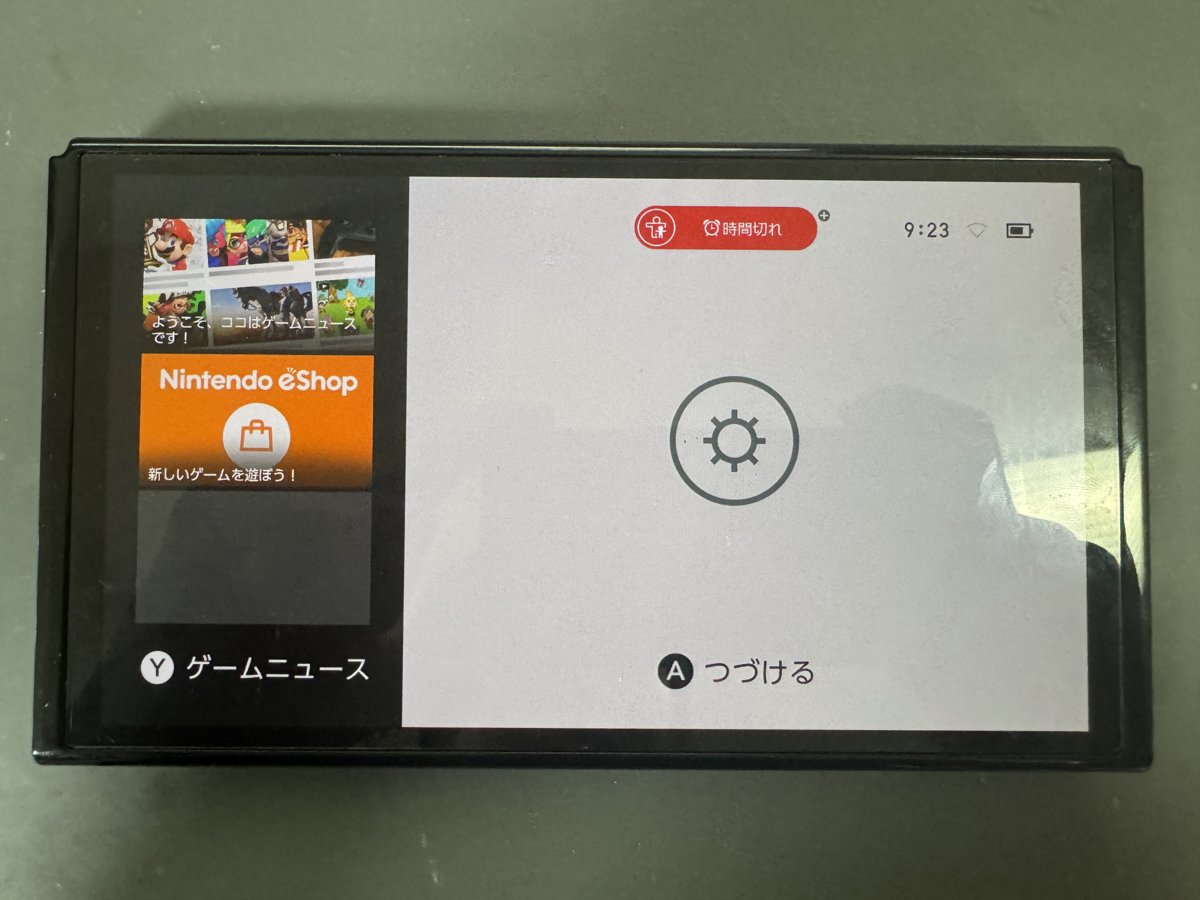

メイン電源ラインのショートが解消したことで、本体は正常に起動し、ホーム画面まで表示されるようになりました。動作確認は次の項目で行っています。

• 電源の起動：電源が入り、ホーム画面まで起動すること
• 画面表示とタッチ操作：表示とタッチ操作が問題なく行えること
• 充電の認識：充電器を接続した際に充電が認識されること
• 発熱と消費電流の推移：起動後の発熱や消費電流に異常な推移がないこと

ご提案

今回のコンデンサは、基板に付いた状態では外観に異常が見られず、取り外した後で初めて裏側の亀裂がわかりました。このように外観に異常が出ない不良は、電流の入り方や抵抗値、発熱の出方といった測定を追っていかなければ部品の特定が難しいものです。電源ライン上のコンデンサのショートは機種を問わず起こり得るため、電源が入らない基板では確認しておきたい原因のひとつです。
